Réaliser une maquette en volume d'un objet 3D

INCOMPLET / EN COURS 14/11/2025

Ce tutoriel permet de réaliser une maquette papier à partir d'un objet 3D, en utilisant Blender, l'extension Export Paper Model, inkscape et une machine de découpe Cameo 4 Pro. La Cameo s'utilise en 3 étapes : dessin des formes géométriques, découpe des bords et marquage des plis par une semi-découpe.

Matériel utilisé :

• papier bristol 300g
• machine de découpe Silhouette Came 4 Pro

Logiciels

• Blender + add-on «Export Paper Model»
• Inkscape + extension «inkscape-silhouette»

Outils pour la cameo :

• Autoblade réglée manuellement
• stylo-bille de dessin + porte-stylo

Le porte-outils 1 (à gauche) est utilisé pour porter alternativement le feutre et la lame autoblade.
Le fichier inkscape comporte 3 calques : dessin, coupe et plis. Ces 3 calques sont établis à partir du fichier SVG exporté depuis Blender.

Réglages pour les traits de coupe

• Cutting mat : Cameo Pro 24×24
• Tool Holder : Red (left tool)
• Tool : Cut
• Media : Custom
• Pressure : 24
• Speed : 4
• Blade Depth : -1 (réglée manuellement)

Pour réaliser ce tutoriel tel quel, utiliser ce fichier : paper_model_demo_cube.svg

Créer un nouveau document inkscape format A4.
Importer l'image du document original au format A4 dans inkscape et le placer sur un calque nommé «image».
Créer un nouveau calque nommé «découpe».
Tracer les contours des découpes sur ce calque.

Découpe :

Régler l'autoblade sur 1, à la main : une pression légère à côté de la pointe augmente de 1, une pression longue remet à zéro.
Placer l'outil dans le porte-outils 1, à gauche

Placer la planche imprimée en haut à gauche du tapis, charger le tapis avec la touche dédiée sur la cameo.

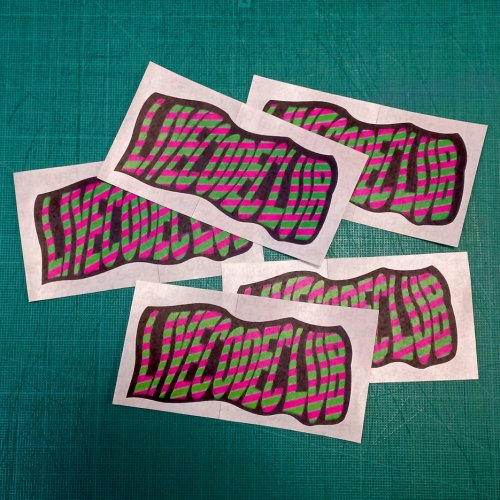

(sur la photo de droite, on peut voir que la découpe est décalée, ce qui nécessite d'ajouter un offset)

Placer l'autoblade dans l'emplacement gauche numéroté 1.

Avant de découper la planche faire un essai sur un des motifs pour vérifier si le calage est corect ou s'il est nécessaire d'adapter les offsets. Pour cela on peut déplacer des motifs sur le calque «découpe réserve», en les sélecionnant, puis «clic droit > déplacer vers le calque», choisir «découpe réserve».

Dans inkscape, activer le calque de découpe et masquer les autres (image et découpe réserve).

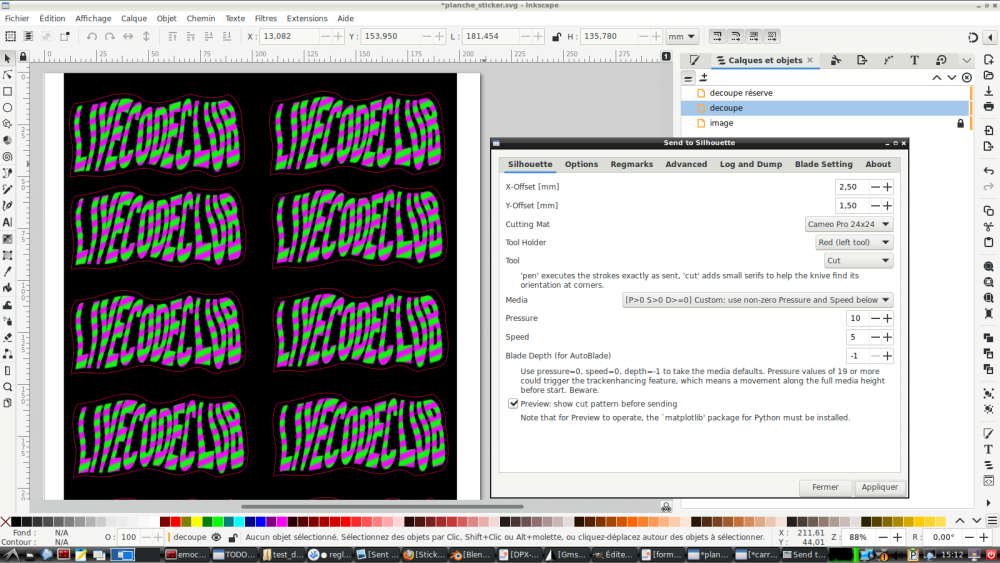

Dans inkscape, choisir dans le menu «extension / export / send to silhouette».

Appliquer les réglages (voir ci-dessus) puis «appliquer». Une fenêtre s'ouvre pour montrer le chemin qu'empruntera l'outil, choisir «Cut» pour lancer l'opération.

Une fois la découpe terminée, on peut extraire le tapis avec la touche dédiée sur la cameo.
