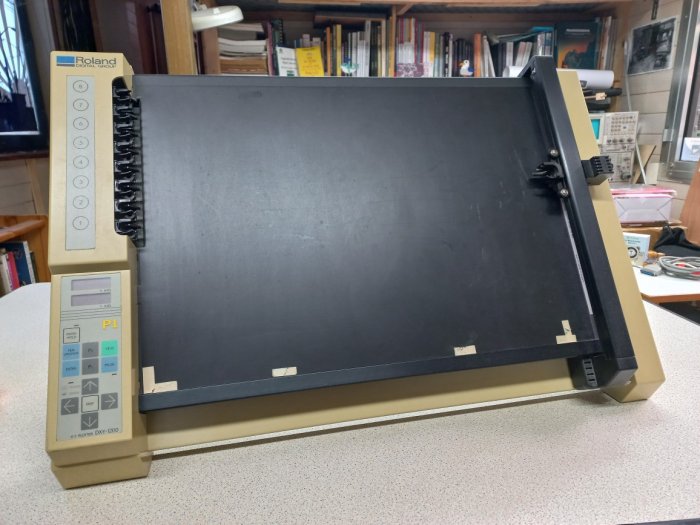

Plotter Roland DXY-1200

Caractéristiques

En français, «plotter» se traduit par «table traçante». Le principe d'impression est de déplacer un feutre selon un mouvement en XY, de l'abaisser pour tracer ou le lever pour le déplacer. Ce modèle permet d'utiliser 8 feutres différents qui sont stockés sur le côté, le plotter vient lui-même chercher le feutre à utiliser. Ces machines étaient couramment utilisées avant que des imprimantes graphiques soient disponibles, jusqu'à la fin des années 1980, en particulier dans la construction pour tracer des plans.

Comment tracer ?

1. Relier l'ordinateur au plotter en utilisant un cable série et un adaptateur USB-Série.

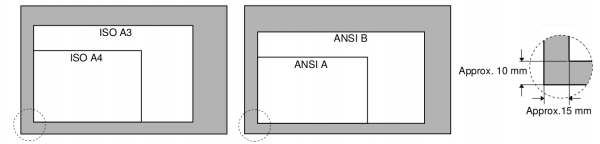

2. Placer le papier

3. Envoyer le dessin à tracer, voir ci-dessous les diférentes méthodes pour créer le dessin

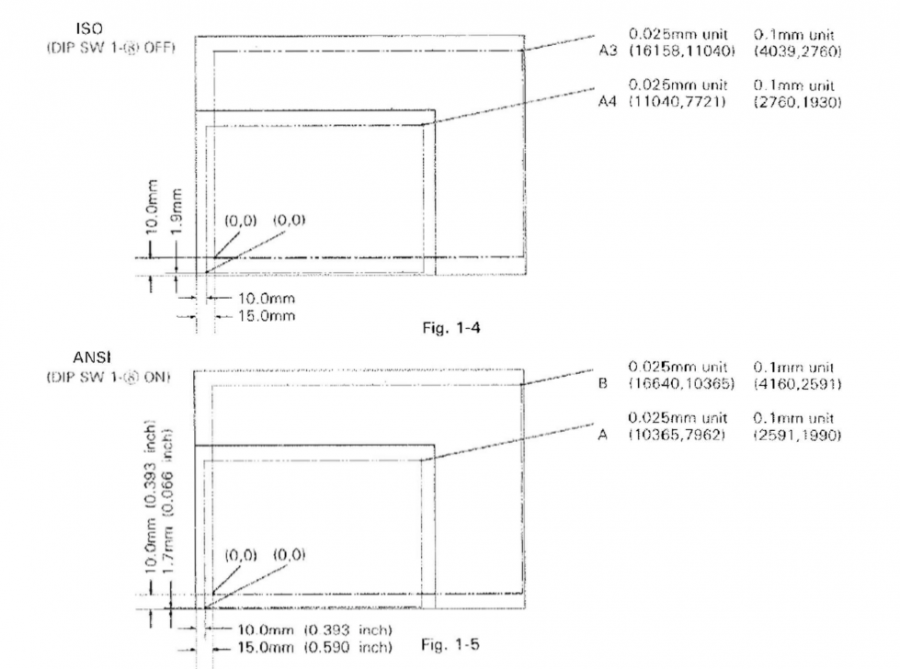

Dimensions de la zone d'impression

Le plotter peut fonctionner selon 2 unités différents : 0.1mm ou 0.025mm, le réglage s'effectue par un dipswitch à l'arrière. Selon l'unité les valeurs maximum de coordonnées sont modifiées. L'origine du repère est en bas à gauche.

Comment créer le tracé ?

Avec Inkscape

Plusieurs tentatives infructueuses avec les fonctions traceur de inkscape 0.92 et inkcut 1.0 sur debian 9.0 : impossible d'ouvrir le port série

A réessayer avec des versions plus récentes d'inkscape ou inkcut.

Avec Processing

Premier test

/* Test plotter Roland DXY-1200 / tracé d'une diagonale
   La Baleine, résidence «Extension graphique», 6 sept. 2022
   pierre@lesporteslogiques.net / processing 4.0b2 @ kirin / debian 9 stretch
   dimensions d'une feuille A3 sur plotter : 16800 x 11880 (avec unité de 0,025mm)
*/

import processing.serial.*;
Serial myPort;

void setup() {
  println(Serial.list());
  myPort = new Serial(this, Serial.list()[1], 9600);  // ouverture du port
}

void draw() {
  String GL;
  GL  = "IN;SP1;PU;";
  GL += "PU80,80;";
  GL += "PD16720,11800;";
  GL += "PU;";

  myPort.write("IN;");
  myPort.write("OS;");
  myPort.write(GL);

  noLoop();
}

Avec Processing, il ne faut pas envoyer les instructions trop vite, le buffer de mémoire étant limité à 1024 octets. Saturer le buffer produit la perte de commandes et le traceur signale une erreur en faisant clignoter la led en bas à gauche. (voir ci-dessous pour vider la mémoire)

Des exemples plus complets sont accessibles ici : https://github.com/emoc/processing_roland_dxy-1200

Notes

Ca doit être possible de récupérer des infos sur l'état du plotter en communication série pour débusquer les erreurs!

Avec Python et Chiplotle

Documentation

Connexion

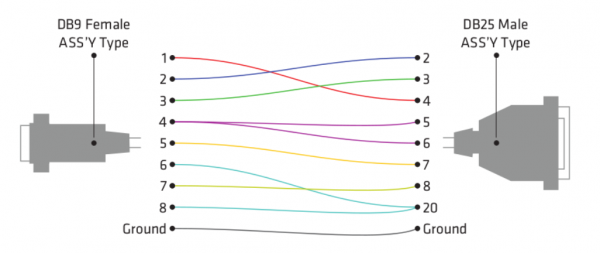

Cable série DB-9 / DB-25

Schéma diffusé dans la communauté Chiplotle d'après le câble Assmann AK150-3-R

Les paramètes de la communication série sont définis par les dipswitchs à l'arrière de la machine :

Langage de commande

Le plotter (comme tous ceux de la série 1000) comprend les instructions en langage DXY-GL ou RD-GL 1 (RolanD Graphic Language ), le choix du langage est fixé par un dipswitch à l'arrière du plotter. Les commands DXY-GL sont composées d'une seule lettre, en RD-GL les commandes sont composées de 2 lettres.
Quelques exemples :

         IN  - Initialize
         PD  - Pen Down
         PU  - Pen Up
         SP  - Select Pen
         CI  - Circle

Quelques séquences d'instructions en détail :

IN;SP4;FT4,41;PU5900,6200;RR200,200;

IN;SP5;PU3000,3000;PD5000,5000;CI500,60;

Pointes

Entretien

Pour conserver l'effet électrostatique : ne jamais nettoyer la surface d'impression avec de l'eau! (ni tissus siliconé, détergent, solvant ou tissus traité chimiquement)

Problèmes

Auto-test

Pour tester si le plotter fonctionne, il est possible de démarrer la machine en auto-test :

Arrêter un tracé / Vider la mémoire

Ressources
