Arduboy

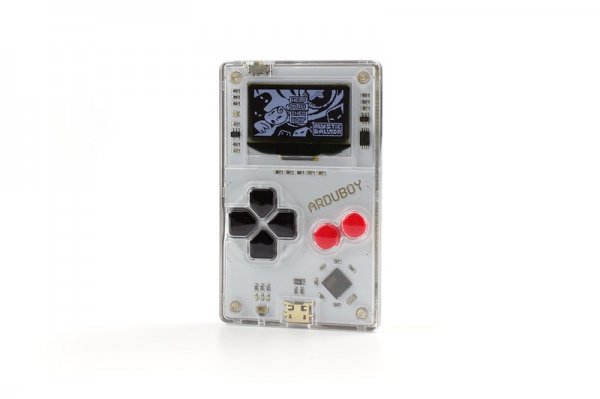

Photo de Gareth Halfacree, CC BY-SA

L'arduboy est une micro console de jeu basée sur un microcontrôleur ATMega32U4 (identique à ceux équipant les arduino Leonardo), d'un écran OLED noir et blanc de 128 x 64 pixels, de quelques boutons, d'une sortie sonore par piezo et d'une batterie.

Elle est programmable en utilisant l'IDE Arduino, en ajoutant quelques bibliothèques de code.

Plus de 255 jeux existent à l'heure actuelle (il est 22h57 le 8 février 2020), dont une grande partie sous licences libres.

Avec cette console, on peut donc apprendre à programmer de petits jeux.

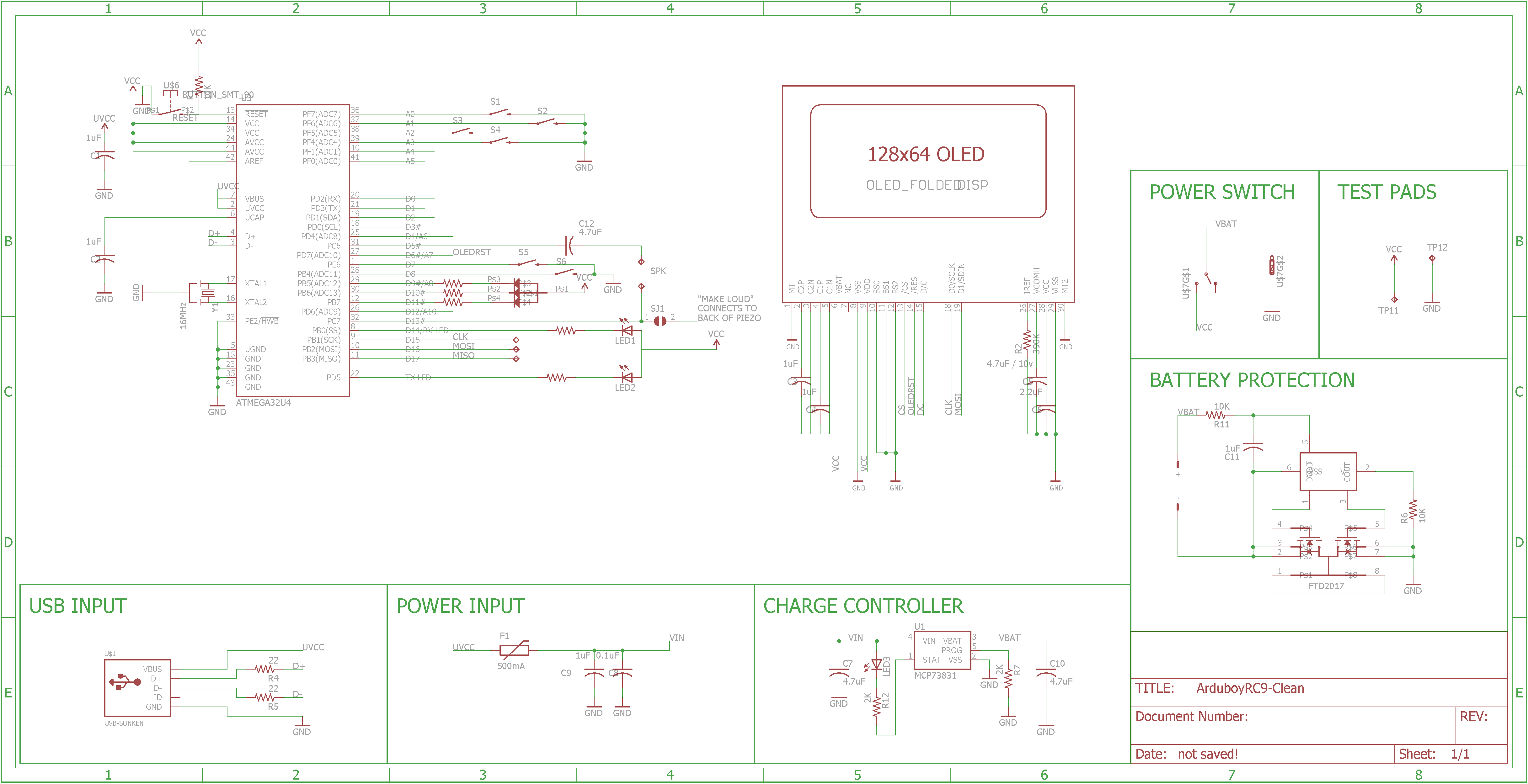

La console peut être achetée ou fabriquée puisque le schéma électronique est publié. il existe d'ailleurs déjà de nombreuses versions "homemade" de l'arduboy.

Pour écrire/compiler un jeu il faut installer l'IDE arduino, les bibliothèques de codes arduboy (“croquis/inclure une bibliothèque/gérer les bibliothèques”) et la définition de la carte (“outils/type de carte/gestionnaire de carte”). Toutes ces étapes sont décrites en détail dans le quick start guide

Une fois l'installation complétée, voila comment téléverser un programme

  • relier l'arduboy à l'ordinateur par un cable USB data (attention à la confusion possible avec un cable de charge)
  • dans le menu “outils/type de carte”, choisir “arduboy”
  • dans le menu “outils/port” choisir le port USB sur lequel l'arduboy est branchée
  • tout est prêt pour téléverser!

Il existe un catalogue de jeu plus ou moins officiel : Erwin's Arduboy Collection, qui présente joliment le dépôt github ( https://github.com/ArduboyCollection )

Plusieurs méthodes :

  • compiler le jeu dans l'IDE arduino et le téléverser en utilisant la connexion par micro USB, comme n'importe quel programme arduino
  • téléverser directement le fichier .hex
  • utiliser une application android (Arby Utility) et un cable USB-OTG (il faut que le mobile ou la tablette puisse utilsier de l'USB-OTG), voir ci-dessous
  • utiliser une application windows (Arduboy Uploader) (il n'en existe pas pour Linux)

Quelques liens intéressants pour s'y mettre :

Et quelques outils (convertisseur d'iamge, tracker audio) :

Le magazine ardumag, consultable en ligne, contient de nombreux articles écrits par des spécialistes sur les techniques de programmation adaptées au jeu.

Les schémas de la console étant sous licence libre, elle peut-être reproduite sur plaque d'essai, ou dérivée sous différentes formes. J'ai trouvé les deux exemples suivants particulièrement intéressants

ArduBigBoy : écran plus grand, boitier en impression 3D ( https://www.thingiverse.com/thing:3250270 )

3DPCBoy : ici le circuit imprimé (PCB) est remplacé par plusieurs couches imprimées en 3D dans lesquelles passent les fils de connexion des composants, c'est très ingénieux et permet de se passer du pcb qui n'est pas la partie la plus simple à fabriquer!
