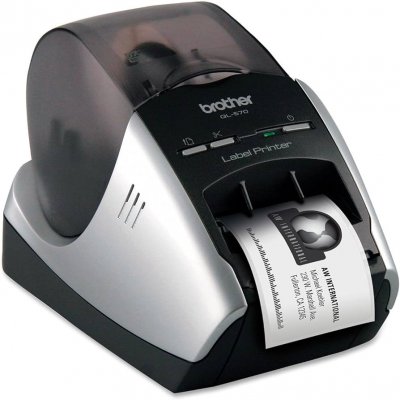

Imprimante thermique Brother QL-570

Achat 26 fév. 2025 sur leboncoin, 50e

Documentation : Brother QL-570

C'est une imprimante thermique, donc les seuls consommables sont les rouleaux d'étiquettes imprimables (ni encore, ni toner). Ces rouleaux existent en différentes dimensions.

Caractéristiques

• Largeur maximale d'impression : 59mm / largeur maximale des rouleaux : 62mm
• Longueur minimale d'impression : 12.7mm (pas de maximum, il existe des rouleaux continus)

• Résolution : 300 dpi

Pour l'instant on a un rouleau de largeur 38mm x 90mm (DK-11208). Pour se rendre compte des divers types de rouleaux : https://www.brother.fr/consommables/ql-570

Les fichies imprimables sont en noir et blanc 1-bit, format PNG

Ce doc donne une idée des consommables utilisables : https://www.farnell.com/datasheets/1500565.pdf

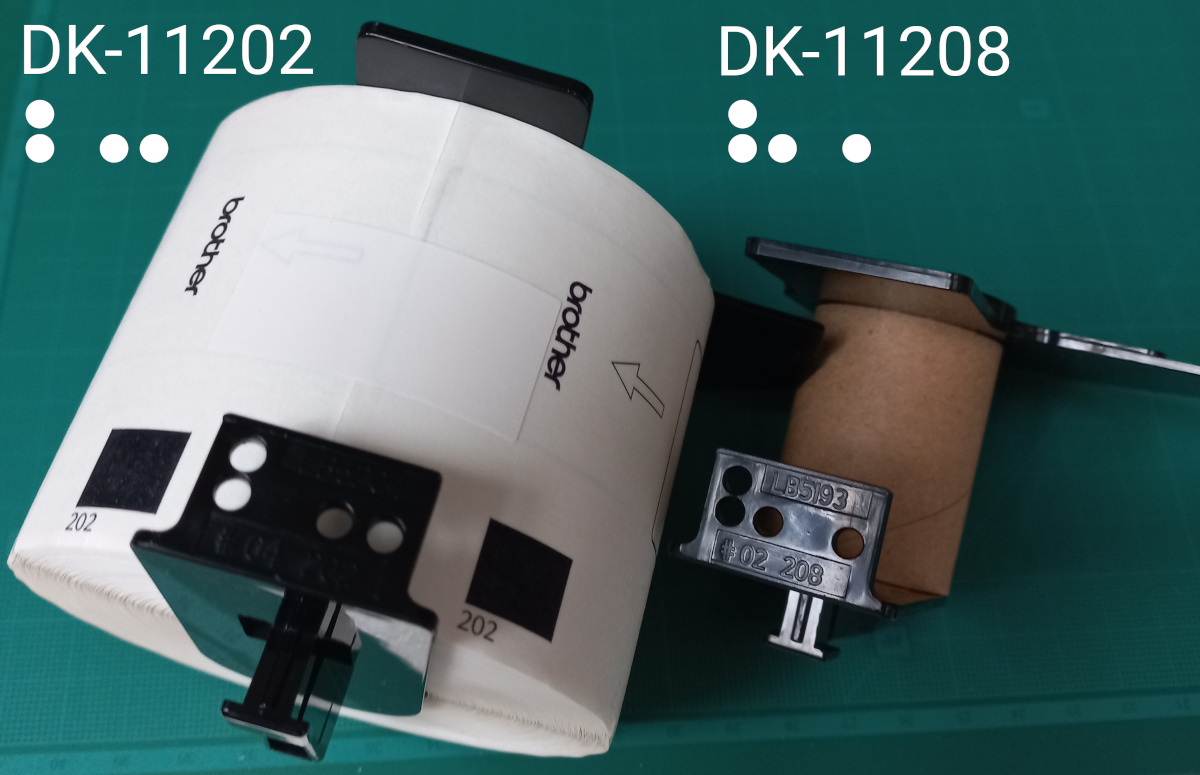

Les différents rouleaux sont reconnus par des trous sur le socle et des picots sur la machine

QL-800 : impression en 2 couleurs (noir et rouge) avec rouleau continu DK-22251 cf. spec
QL-1050 : impression jusqu'à 102mm de large + DK-11241 (102mm x 152mm) cf. spec

Au premier branchement, lsusb renvoie Bus 002 Device 002: ID 04f9:2028 Brother Industries, Ltd QL-570 Label Printer

J'essaie différents programmes qui permettent d'imprimer directement sur la machine, sans passer par un driver d'impression (ce qui permet d'utiliser ces imprimantes sur raspberry pi par exemple)

J'essaie d'installer https://github.com/sudomesh/ql570

git clone https://github.com/sudomesh/ql570.git
cd ql570/
sudo apt install build-essential libpng12-0 libpng12-dev pkg-config
make
sudo make install   # n'a pas fonctionné
./ql570             # ok
sudo ./ql570 /dev/usb/lp1 38x90 test.png         # nécessaire pour accéder au port

Ça fonctionne mais l'image est mal cadrée… L'image fait 440 x 1083
Sur un rouleau 38×90, ça fonctionne bien en 996 x 440, 1-bit, PNG, testé aussi en 1000 x 448, ça fonctionne bien aussi

8 juillet 2025 : premier essai en 62×100, ça ne fonctionne pas. Il y a une erreur dans le code source (ligne 425) quand les paramètes de la ligne de commande sont interprétés, après modification et re-compilation, ça ne fonctionne toujours pas (TODO)

https://github.com/pklaus/brother_ql_web

git clone https://github.com/pklaus/brother_ql_web.git
cd ./brother_ql_web/
pip install -r requirements.txt    # marche pas
pipx install brother_ql
pipx install bottle
pipx install jinja2                # -> erreur
sudo apt install python3-jinja2
./brother_ql_web.py

Mais ça ne marche pas, grrrrr, /usr/bin/env: « python »: Aucun fichier ou dossier de ce type, je ne comprends pas comment fonctionne l'envirronnement python, pix et tout ça, ça vient probablement de là…

Ça fonctionne en installant un environnement virtuel python

sudo apt install virtualenv
cd /home/emoc/___LOGICIELS/2025/
git clone https://github.com/pklaus/brother_ql_web.git
python3 -m venv brother_ql_web
source brother_ql_web
source brother_ql_web/bin/activate
cd brother_ql_web
pip install -r requirements.txt
./brother_ql_web.py
deactivate

Attention, une fois installé, on ne peut plus utiliser le programme d'impression direct… L'imprimante n'apparaît plus dans /dev/usb (TODO)

La procédure est indiquée ici : https://www.brother.co.uk/support/ql570/faqs/easy-tasks/faqp00100414_000

Télécharger les fichiers depuis https://support.brother.com/g/b/branch/downloadlist.aspx?c=gb&lang=en&prod=lpql570euk&os=130

• LPR printer driver
• CUPSwrapper printer driver

Se rendre dans le répertoire où les fichiers ont été téléchargés

sudo dpkg -i --force-all ./ql570lpr-1.0.1-0.i386.deb
sudo dpkg -i --force-all ./ql570cupswrapper-1.0.1-0.i386.deb

Puis se rendre dans CUPS : http://localhost:631/printers/QL-570
Et choisir « administration/définir les options de l'imprimante » pour définir la taille du rouleau dans l'imprimante et d'autres options

Test d'impression avec Gimp : ça fonctionne mais il y a beaucoup de marges blanches et l'image est tramée (TODO)

• https://pypi.org/project/brother-ql/
• https://github.com/pklaus/brother_ql
