Plieur d'onde / wave folder eurorack

Inspiré du CGS simple wave folder créer par Ken Stone, ce module eurorack permet d'enrichir un signal audio simple par des harmoniques. L'idée est de faire un module simple à construire, économique en utilisant une plaque stripboard et quelques composants.

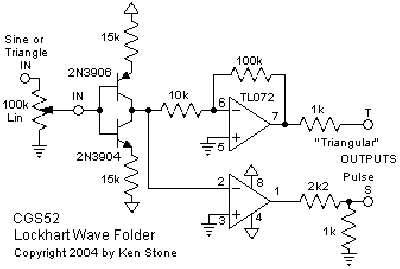

Voici le schéma de base

Il existe aussi quelques variantes permettant de moduler le courant au niveau de l'alimentation des collecteurs des transistors.

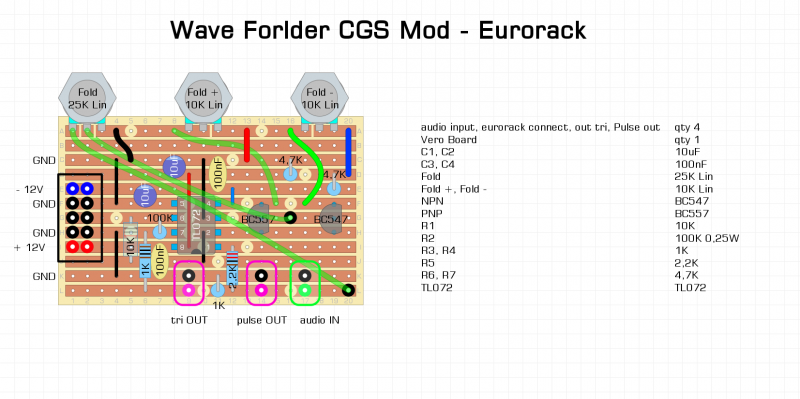

Modifications du circuit original avec l'ajout de deux potentiomètres suplémentaires

les fichiers sont disponibles ici
