Tests de la machine à broder

La notice (sur papier, en français) est simple à suivre pour réaliser des motifs préenregistrés. On peut aussi préparer des typo à broder directement sur la machine.

Évidemment, c'est plus rigolo de dessiner ses motifs et de les envoyer à la brodeuse mais comment faire ?

Quels fichiers ?

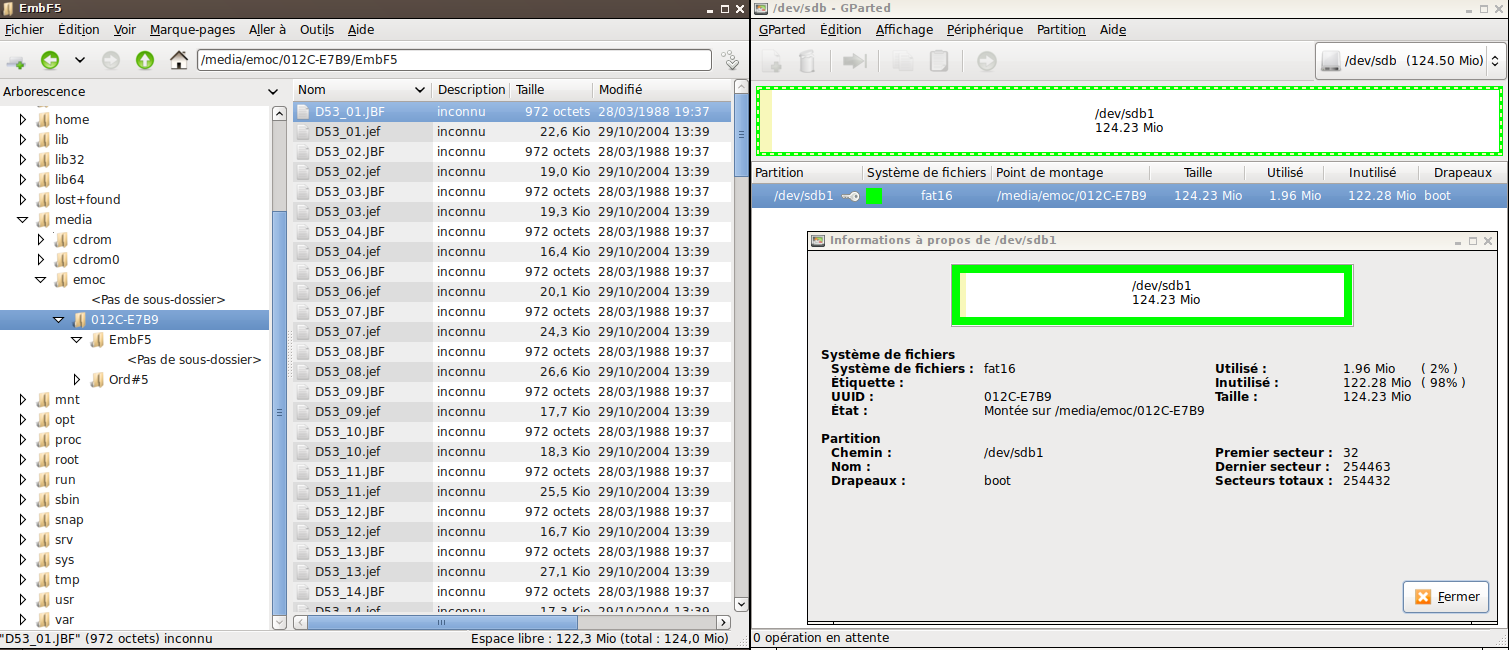

Lire la carte CompactFlash avec un lecteur “multi-carte”.
La carte est formatée en fat16, elle contient deux dossiers (EmpF5 et Ord#5). Seul le dossier EmbF5 contient des fichiers : il y en a deux pour chaque motif : un fichier .JBF et un fichier .jef
Dans le fichier .jef, on peut lire quelques métadonnées, mais peu : probablement la date et l'heure de la création.

Dans la documentation Janome, on en apprend un peu plus sur le format .jef :

*.Jef is a “Stitch Data” file and is the default format for all Janome/Elna embroidery machines.Made up of :

  • Machine readable files
  • Coordinates to move the hoop
  • Instruction for every stitch in the design

(stitch : point / hoop : cadre, traduit par “arceau” dans la documentation)

Maintenant : comment produire ces fichiers ?

Première méthode : on essaye avec PEmbroider (une bibliothèque de fonction pour Processing)

Installation : l'installation nécessite processing 3.5.4 minimum, la library peut-être installée directement depuis le contribution manager.

On teste avec l'exmple Hello_PEmbroider, en faisant les changements nécessaires dans le code (décommenter deux lignes pour créer le fichier, indiquer le format à produire .jef). Après avoir fabriqué le fichier .JEF, le copier sur la carte

Attention à bien “démonter” la carte quand elle est branchée sur ordi (sinon voir ci-dessous)

La machine n'est pas capable d'ouvrir le fichier, en revanche on peut l'afficher avec https://htmtopdf.herokuapp.com/embroidery/ Quelques pistes pour comprendre pour quoi ça ne marche :

- Peut-être qu'il y a plusieurs types de fichiers jef ? - PEmbroider n'a pas produit de fichier .jbf, à quoi sert ce type de fichier ? - Le fichier .jef est il correct :l'équipe qui a développé PEmbroider n'a pas fait de test sur ce type de machine (au 12 oct. 2020)

Recherche des réponses …

Le fichier JBF est la représentation du motif sous forme d'icône (affiché sur la machine pour choisir le motif) (d'après https://web.archive.org/web/20080217000127/http://www.mc10000.com/faq07.htm )

Cette discussion https://sewing.patternreview.com/SewingDiscussions/topic/34218 donne une autes piste possible pour cerner le problème :

«I have found that if the design is not set for a hoop size, then it will give an error message about the files being damaged. if I open the file in for example stitch era universal, and make sure I set a hoop size in there for the design, then resave, it works.»

2e méthode : on essaye avec Inkscape / inkstitch https://inkstitch.org/

Installation d'inkstitch sur linux / debian 9.5

La version d'inkscape dans les dépôts est la version 0.92.1, pour utiliser inktitch (inkscape 0.92.2 mini), j'installe une version 1.0 en paquet snap

sudo snap install inkscape

Mais où sont les dossiers de config ? → dans le dossier ~/snap/
Une fois inkscape installé et démarré on peut trouver le chemin du dossier d'extension par le menu edition/preferences/systeme
inkstitch est à installer dans ce dossier d'extensions
Bizarrement, la version d'inkscape installée par snap utilise le répertoire général de config d'inkscape… soit ~/.config/inkscape/extensions
La procédure d'installation est écrite sur le site d'inkstitch : https://inkstitch.org/docs/install/
