Tricoter un motif avec Knittington

Les manuels sont disponibles ici

L'image a envoyer au logiciel Knittington doit être en 1 bit et enregistrée au format PNG.
Changer la taille de l'image originale avant de la passer en 1 bit.
Le nom de fichier ne doit pas comporter d'espace (nomdefichier.png ou nom_de_fichier.png)

Avec la logiciel Tramage, conserver une déformation de 1,5 pour que le dessin tricoté conserve sa taille.

Comment commencer ?

1. bobiner (sérieusement) ses pelotes
2. ouvrir la machine : installer les rails d'extension et l'unité de tension

3. visser l'avant chariot sur le chariot K - le chariot K est en position CR

4. fixer le chariot K en glissant sur la fonture et passer le chariot K est en position NL
5. charger le fil dans l'unité de tension

6. charger le fil dans le chariot K

7. faire un premier rang - fixer le peigne de tension et poids

8. régler la tension du chariot K en fonction de la grosseur du fil et faire quelques rangs de jersey (conseil : 10-15 rangs)
9. terminer le montage de l'ouvrage en laissant le chariot à GAUCHE

Comment charger son image dans le logiciel Knittington ?

1. brancher et allumer l'ordinateur
2. brancher le câble en USB sur l'ordinateur (attention : NE PAS BRANCHER LE CÂBLE A LA MACHINE !!!!)
3. ouvrir le logiciel Knittington (icône sur le bureau de l'ordinateur)
4. cliquer sur “Format” pour régler le modèle de la machine
5. cliquer sur : Brother KH-940
6. charger l'image en glissant-déposant (ATTENTION : ne pas de mettre d'espace dans le nom de fichier de l'image à glisser-déposer)
7. sélectionner l'image dans la liste en cliquant dessus (surbrillance bleue)
8. cliquer sur “Edit pattern” pour vérifier que l'image chargée dans le logiciel est bien celle souhaitée
9. SANS ALLUMER LA MACHINE A TRICOTER, bancher délicatement le câble USB de l'ordinateur à la machine
Attention : bien brancher le câble dans la machine – petites broches !!!
Attention : ne pas allumer la machine tant que le logiciel Knittington n'indique pas “Emulator ready”!
10. cliquer sur “Start emulator”
11. choisir l'adresse matériel du port série en cliquant sur : /dev/ttyUSB0 sur ubuntu 16.04 (surbrillance bleue)
12. le logiciel Knittington indique : “Emulator ready”

Comment charger son image dans la machine à tricoter ?

1. allumer la machine
2. appuyer sur “CE” pour vider l'écran
3. entrer “551”
4. appuyer sur “PAS A PAS”
5. appuyer sur la touche “1” (attention PAS “selector 1”)
6. appuyer sur “PAS A PAS” - cela charge le premier motif en haut de la liste dans le logiciel Knittington.
Le chargement du motif prend quelques instants, on voit la progression sur le logiciel.
L'emulator se lance et va jusqu'à “Read sector 31” et la machine bipe.
Le motif est alors chargé dans la machine.
7. enlever le câble et mettre l'ordi de côté.

pour info : le nouveau motif chargé dans la machine porte le numéro 901.

Comment sélectionner le nouveau motif sur la machine ?

1. appuyer sur “CE”
2. appuyer sur “selector 1”
3. appuyer sur “PAS A PAS” - 901 s'affiche (901 étant le numéro attribué au nouveau motif chargé grâce à Knittington).
4. appuyer sur “PAS A PAS” - la lumière JAUNE s'allume.
5. appuyer sur “CE”
6. appuyer sur le carré jaune pour re-sélectionner la lumière jaune
7. entrer le nombre de mailles à gauche du zéro (exemple 60 pour un travail de 120 mailles).
8. appuyer sur “PAS A PAS” - “1” s'affiche sur la cadran.

! sur le chariot K
9. régler le chariot K (qui est à gauche) sur KCI
10. repartir à droite
11. charger le 2e fil
12. enclencher MC
13. repartir à gauche

…..et c'est parti.

Quand le motif est tricoté en entier, la machine bipe pour signaler qu'elle a terminé le motif.
Finir le rang et remettre le chariot K sur NL.
Le bouton MC saute.
Enlever le fil de contraste, et repartir en jersey pour finir l'ouvrage.

Comment commencer ?

1. bobiner (sérieusement) ses pelotes
2. ouvrir la machine :
- installer la double fonture

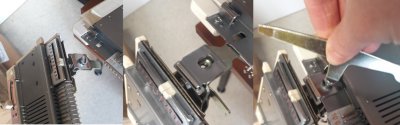

fixer la fonture avant à la fonture principale avec les vis (aux 2 extrémités)

fixer la fonture avant au meuble qui soutient l'ensemble (aux 2 extrémités)

- installer le changeur de couleurs


fixer le bras métallique à l'extrémité gauche de la fonture principale à l'emplacement de la barre de mousse
il faut pousser légèrement la barre de mousse vers la droite pour dégager l'emplacement pour le bras métallique
visser ensuite le bras métallique une fois positionné sur la fonture principale

- les rails d'extension

fixer les rails d'extension de la fonture principale aux 2 extrémités

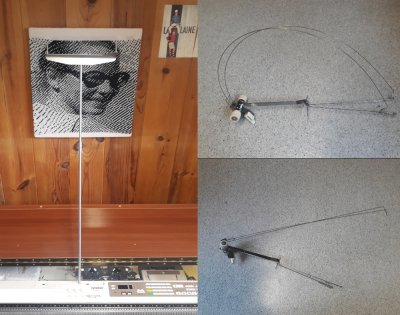

- l'unité de tension

installer la tige centrale de l'unité de tension sur la machine à tricoter
déplier l'unité de tension (astuce : glisser les “antennes” au niveau du passage du fil, cela évitera qu'elles se baladent en l'air)

insérer l'unité de tension sur la tige centrale

fixer le “papillon”

passer le fil dans l'unité de tension
répéter l'opération pou chaque bobine ou cône

3. visser l'avant chariot double fonture sur le chariot K - le chariot K est en position CR
(images à venir)

4. fixer la fonture avant sur la machine
(images à venir)

5. fixer le chariot K et son extension sur la fonture arrière en le glissant sur le rail et passer le chariot K est en position NL
6. fixer le chariot avant sur la fonture avant en la faisant glisser dans le rail
7. faire rejoindre les 2 chariots en glissant le chariot K (ils s'accrochent ensemble)

8. charger le fil dans l'unité de tension
(images à venir)
9. installer le changeur de couleur
(images à venir)

10. charger le fil principal dans le chariot K
(images à venir)
11. charger les fils de contrastes dans le changeur de couleur

12. faire un premier rang et fixer le peigne de tension et poids
monter le nombre d'aiguilles souhaités sur la fonture principale et la fonture avant.
vérifier le réglage de la fonture avant (images à venir)
passer le chariot de droite à gauche - cela enclenche le fil principal

13. faire quelques aller-retour pour monter quelques rangs
14. terminer le montage de l'ouvrage en laissant le chariot à GAUCHE

Comment charger son image dans le logiciel Knittington ?

1. brancher et allumer l'ordinateur
2. brancher le câble en USB sur l'ordinateur (attention : NE PAS BRANCHER LE CÂBLE A LA MACHINE !!!!)
3. ouvrir le logiciel Knittington (icône sur le bureau de l'ordinateur)
4. cliquer sur “Format” pour régler le modèle de la machine
5. cliquer sur : Brother KH-940
6. charger l'image en glissant-déposant (ATTENTION : ne pas de mettre d'espace dans le nom de fichier de l'image à glisser-déposer)
7. sélectionner l'image dans la liste en cliquant dessus (surbrillance bleue)
8. cliquer sur “Edit pattern” pour vérifier que l'image chargée dans le logiciel est bien celle souhaitée
9. SANS ALLUMER LA MACHINE A TRICOTER, bancher délicatement le câble USB de l'ordinateur à la machine
Attention : bien brancher le câble dans la machine – petites broches !!!
Attention : ne pas allumer la machine tant que le logiciel Knittington n'indique pas “Emulator ready”!
10. cliquer sur “Start emulator”
11. choisir l'adresse matériel du port série en cliquant sur : /dev/ttyUSB0 sur ubuntu 16.04 (surbrillance bleue)
12. le logiciel Knittington indique : “Emulator ready”

Comment charger son image dans la machine à tricoter ?

1. allumer la machine
2. appuyer sur “CE” pour vider l'écran
3. entrer “551”
4. appuyer sur “PAS A PAS”
5. appuyer sur la touche “1” (attention PAS “selector 1”)
6. appuyer sur “PAS A PAS” - cela charge le premier motif en haut de la liste dans le logiciel Knittington.
Le chargement du motif prend quelques instants, on voit la progression sur le logiciel.
L'emulator se lance et va jusqu'à “Read sector 31” et la machine bipe.
Le motif est alors chargé dans la machine.
7. enlever le câble et mettre l'ordi de côté.

pour info : le nouveau motif chargé dans la machine porte le numéro 901.

Comment sélectionner le nouveau motif sur la machine ?

1. appuyer sur “CE”
2. appuyer sur “selector 1”
3. appuyer sur “PAS A PAS” - 901 s'affiche (901 étant le numéro attribué au nouveau motif chargé grâce à Knittington).
4. appuyer sur “PAS A PAS” - la lumière JAUNE s'allume.
5. appuyer sur “CE”
6. appuyer sur le carré jaune pour re-sélectionner la lumière jaune
7. entrer le nombre de mailles à gauche du zéro (exemple 60 pour un travail de 120 mailles).
8. appuyer sur “PAS A PAS” - “1” s'affiche sur la cadran.
9. appuyer sur “KRC” - cela permet à la machine de passer en tricot double fonture et l'écran 2 indique la couleur à tricoter
(images à venir)

! sur le chariot K
10. régler le chariot K (qui est à gauche) sur KCII
11. repartir à droite
12. enclencher les 2 touches “HORS-TRAVAIL”
12. repartir à gauche

…..et c'est parti.

Quand le motif est tricoté en entier, la machine bipe pour signaler qu'elle a terminé le motif.
Finir le rang et remettre le chariot K sur NL.
Les touches “HORS-TRAVAIL” sautent.
Enlever le fil de contraste, et repartir en jersey pour finir l'ouvrage.

La tension se règle sur l'unité de tension et sur le chariot K (+ chariot de fonture avant en double fonture)

manuel p.113
(images à venir)
