Intercalaire pour casier de rangement Treston

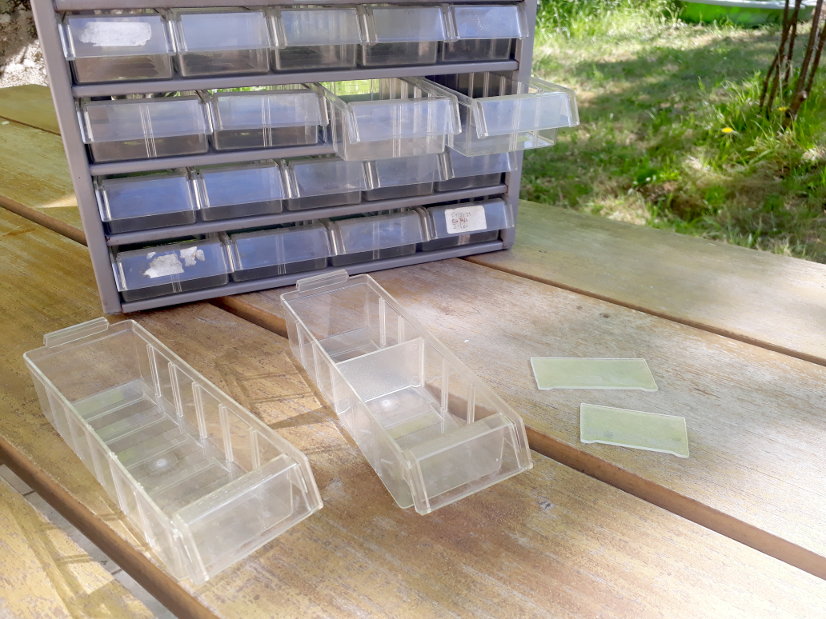

On a récupéré des casiers de rangement pour petites pièces quand un atelier de réparation d'électroménager a déménagé près de chez nous. Une fois retiré la couche de poussière historique, ils ont retrouvé leur lustre. Il s'agit de casiers Treston, une marque finlandaise spécialisé en mobilier de travail.

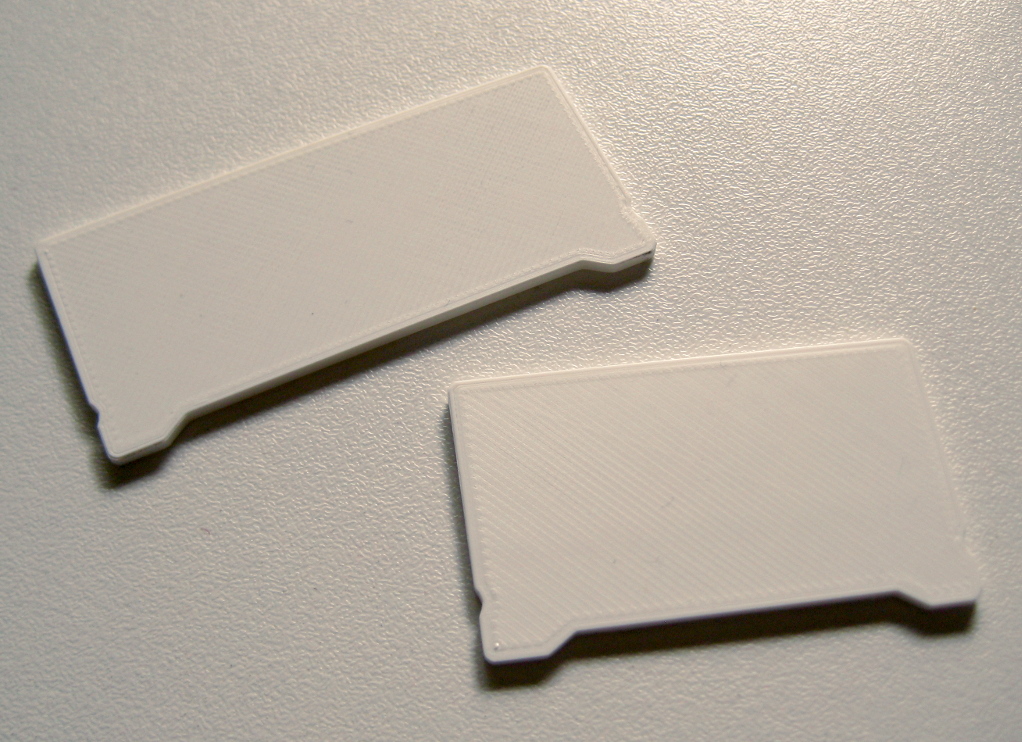

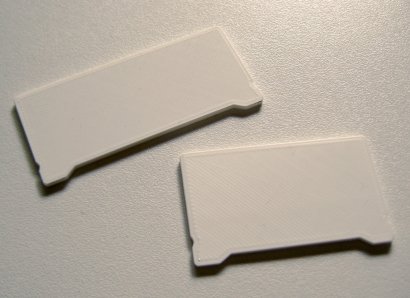

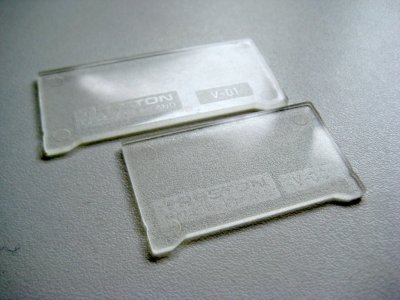

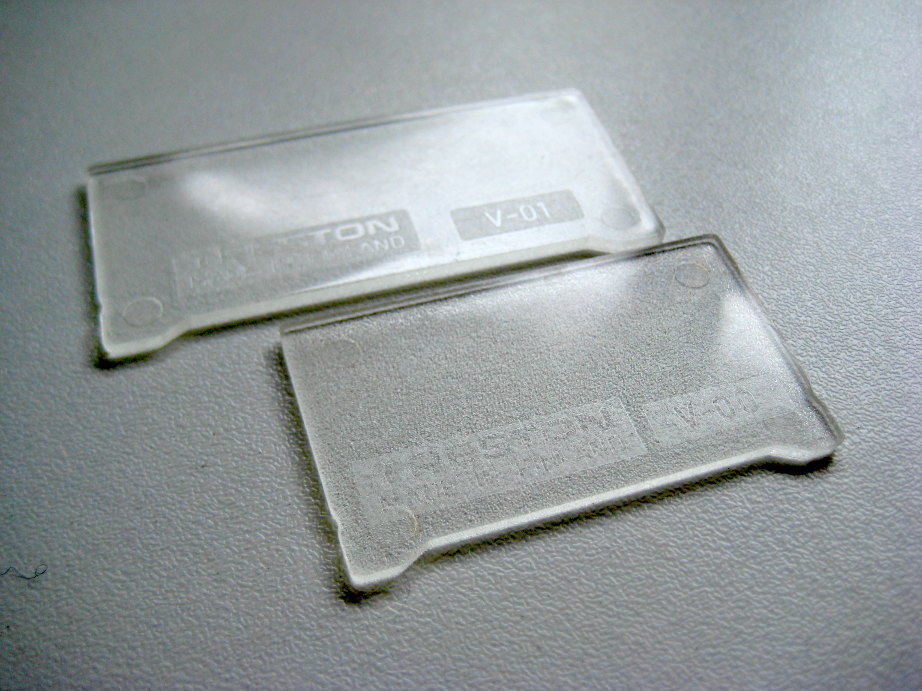

Il ne restait pas beaucoup d'intercalaires dedans, mais deux modèles suffisent pour les recréer en 3D et les imprimer ce qui a aussi été une bonne occasion pour changer d'openSCAD et tester Wings3D, un logiciel libre de modélisation par subdivision.

Réalisés avec Wings3D 2.1.5 sur Debian Stretch 9.5

Intercalaire V-00 (petit modèle : 50,7 mm de large)

• fichier wings : intercalaire_v-00.wings
• fichier stl : intercalaire_v-00.stl

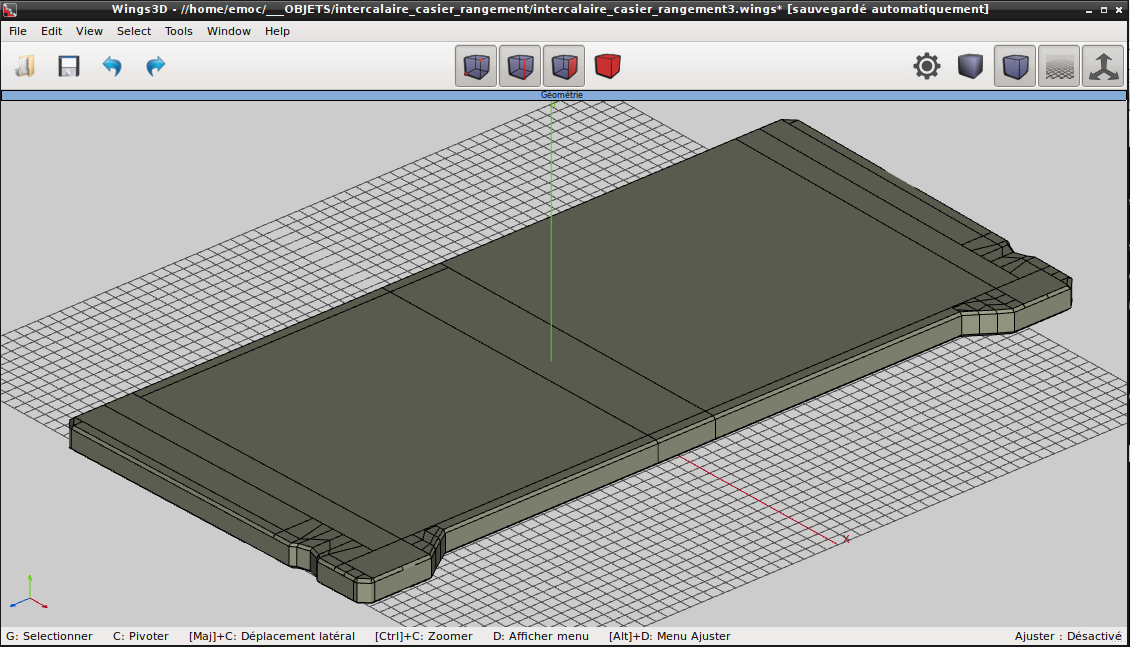

Intercalaire V-01 (grand modèle : 64,3 mm de large)

• fichier wings : intercalaire_v-01.wings
• fichier stl : intercalaire_v-01.stl

Passage de la version V-01 à la version V-00

Le nombre de facettes de l'objet dans Wings3D conditionne le poids du fichier STL, on peut réduire les facettes en mode “face” en les sélectionnant puis en les réunissant avec la fonction dissoudre (dissolve). En revanche, ça n'aura aucune influence sur le poids du fichier .gcode généré par Cura.

Sur ce genre d'objet qui se clipse, la précision nécessaire est vraiment fine (< 0.25 mm), un tout petit peu trop gros ça coince, trop fin ça ne tient pas en place, donc bien prendre les mesures à l'origine car ça fait gagner du temps. L'intercalaire avait l'air rectangulaire mais en fait il s'agissait plutôt d'un trapèze avec une taille de base inférieure de moins d'1 mm à celle du sommet.

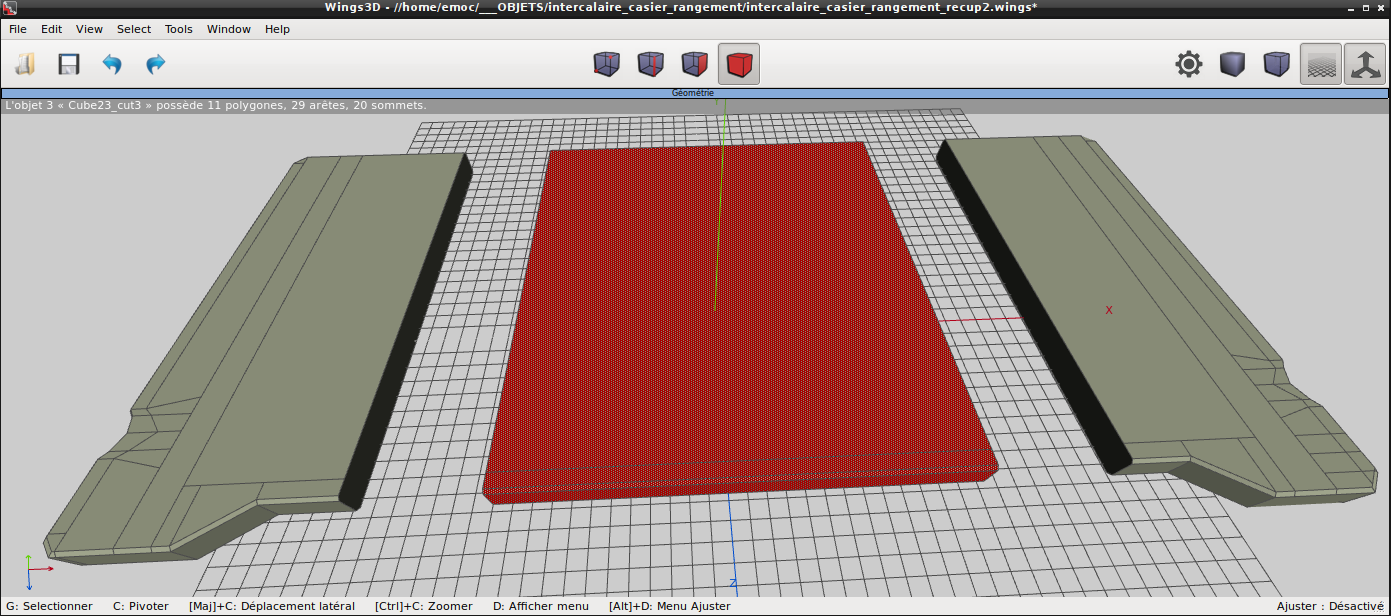

Pour faire le modèle plus petit à partir du grand, j'ai d'abord séparé l'objet en trois, remis à échelle la partie centrale, puis réassemblé les 3 parties.
Pour séparer l'objet : sélectionner une série d'arêtes qui fait le tour de l'objet puis “sectionner par une boucle” (loop cut) dans le menu contextuel du mode arête.
Pour assembler des objets : les sélectionner, puis “combiner” (combine) dans le menu contextuel du mode objet, en prenant bien soin de que les sommets se touchent.
