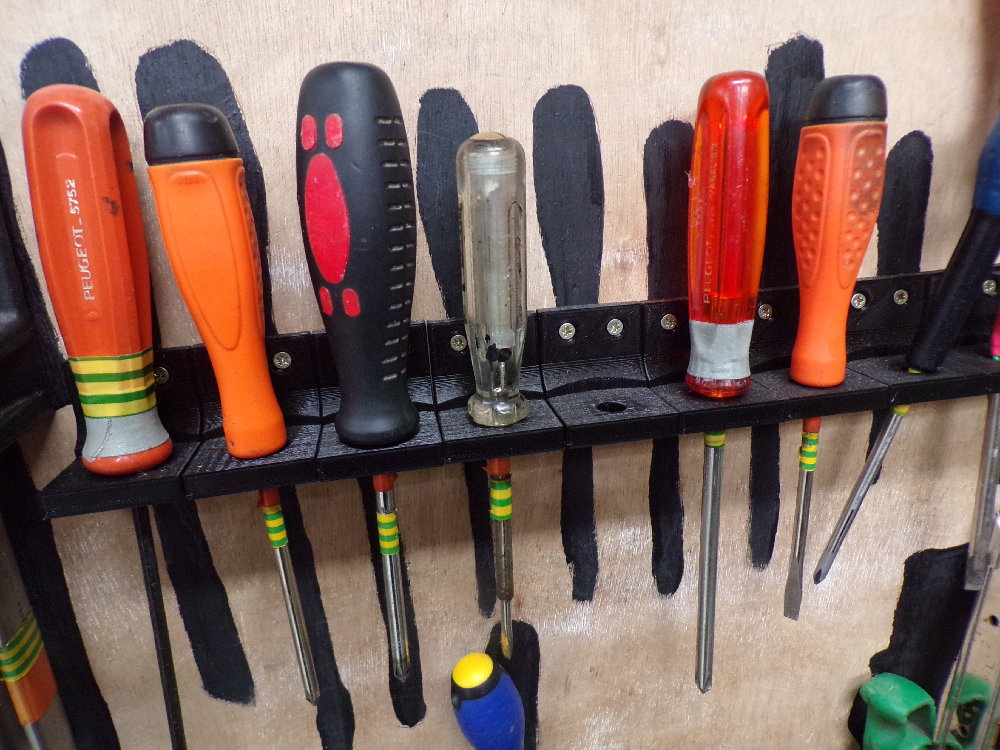

Porte tournevis mural
Un porte tournevis à fixer, l'objet 3D est réalisé avec openscad, sous forme de code paramétrique, on peut modifier ses dimensions pour l'adapter à ses besoins.

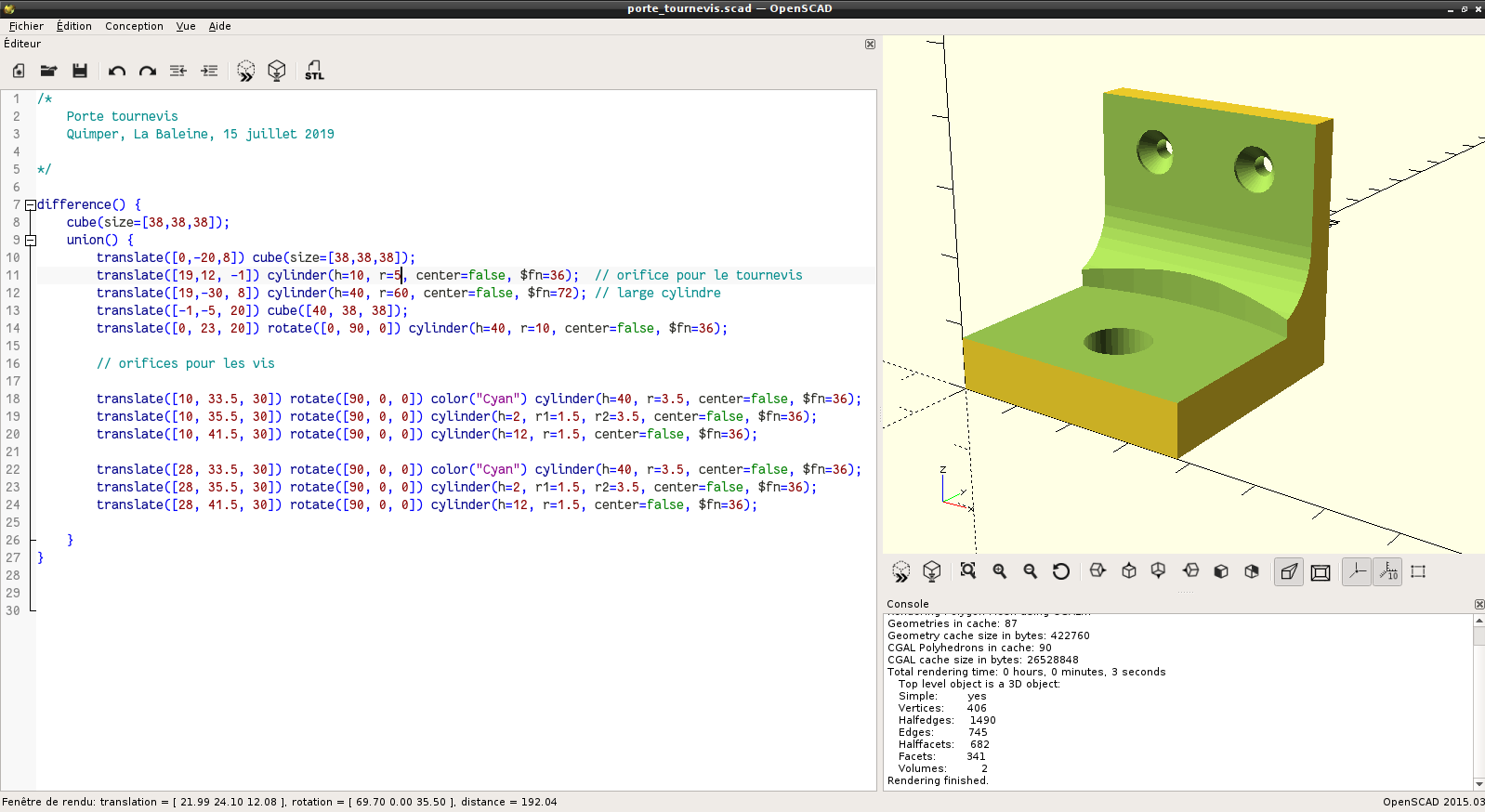

code openscad
porte_tournevis.scad (cliquer pour afficher le code openscad)
- porte_tournevis.scad
/* Porte tournevis Quimper, La Baleine, 15 juillet 2019 */ difference() { cube(size=[38,38,38]); union() { translate([0,-20,8]) cube(size=[38,38,38]); translate([19,12, -1]) cylinder(h=10, r=5, center=false, $fn=36); // orifice pour le tournevis translate([19,-30, 8]) cylinder(h=40, r=60, center=false, $fn=72); // large cylindre translate([-1,-5, 20]) cube([40, 38, 38]); translate([0, 23, 20]) rotate([0, 90, 0]) cylinder(h=40, r=10, center=false, $fn=36); // orifices pour les vis translate([10, 33.5, 30]) rotate([90, 0, 0]) color("Cyan") cylinder(h=40, r=3.5, center=false, $fn=36); translate([10, 35.5, 30]) rotate([90, 0, 0]) cylinder(h=2, r1=1.5, r2=3.5, center=false, $fn=36); translate([10, 41.5, 30]) rotate([90, 0, 0]) cylinder(h=12, r=1.5, center=false, $fn=36); translate([28, 33.5, 30]) rotate([90, 0, 0]) color("Cyan") cylinder(h=40, r=3.5, center=false, $fn=36); translate([28, 35.5, 30]) rotate([90, 0, 0]) cylinder(h=2, r1=1.5, r2=3.5, center=false, $fn=36); translate([28, 41.5, 30]) rotate([90, 0, 0]) cylinder(h=12, r=1.5, center=false, $fn=36); } }
fichiers
- Porte tournevis au format .stl : porte_tournevis.stl
emoc
