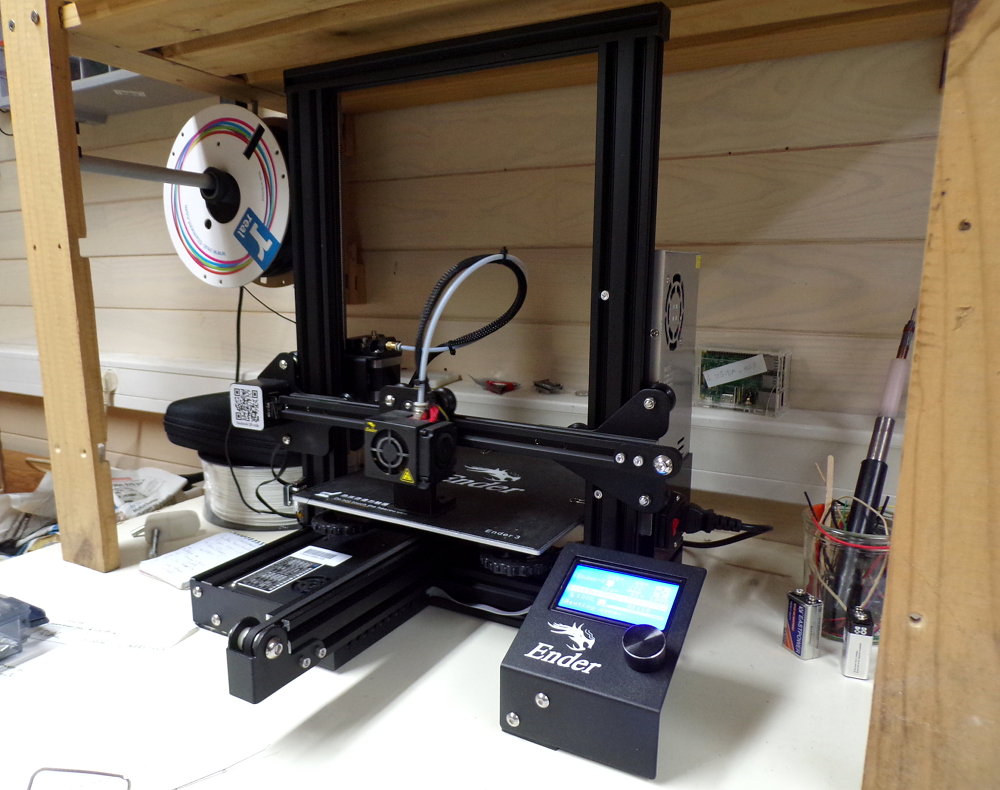

Imprimante 3D CReality Ender 3

Caractéristiques

• volume d'impression 220x220x250
• diamètre de sortie de la buse d'extrusion : 0.4mm
• épaisseur des couches : à partir de 0.08mm (multiples de 0.4 conseillés) : 0.12, 0.16, 0.2, … 0.32 (pas testé en dehors ce ces valeurs)
• extrudeur de type “Bowden” (à moteur déporté)
• firmware de type “Marlin”
• diamètre du filament : 1.75mm

Cette imprimante est entièrement open-source (liens ci-dessous), enfin c'est ce qui est annoncé, dans la pratique ça n'a pas l'air si clair (cf. ce qu'en dit Rudolf Riedel)

L'assemblage a été réalisé en suivant le guide fourni par CReality, en une demi-journée : guide assemblage ender 3 (pdf)
Guide de démarrage rapide : quick start guide (en)

Sur cette page : utiliser l'imprimante CReality Ender 3

Si tout part de travers…
Choisir «pause print» : l'imprimante se replace en position home,
une fois replacée choisir «Stop print», puis relever la tête d'impression si nécessaire (prepare / move axis),
nettoyer le plateau … et c'est reparti

Code source du firmware chez le fabricant : https://creality.com/download/source-code_c0001
Dépôt de code du fabricant : https://github.com/Creality3DPrinting/Ender-3
Marlin 3D Printer Firmware : https://github.com/MarlinFirmware/Marlin + https://marlinfw.org/
Schéma électronique : https://github.com/RudolphRiedel/CR10-Melzi-1.1.2
Mise à jour du firmware : https://howchoo.com/ender3/ender-3-bootloader-firmware-update-marlin/

On utilise du PLA de 1.75mm de diamètre, qui a la réputation d'être le plus simple à utiliser.
Il est fourni en rouleau.
Le PLA a une densité de 1,24 g/cm³, un rouleau de 1kg contient environ 335 m de filament

Pour trouver des correspondances de couleurs (hex, Pantone, RAL) ce site est très pratique : https://filamentcolors.xyz/swatch/esun-green-pla-558/

Il est nécessaire de calibrer le plateau quand les premières couches imprimées sont comme “écrasées” ou qu'il y a des problèmes d'adhésion. La procédure de calibration prend une dizaine de minutes à réaliser et utilise un fichier gcode interactif, on la doit à John Fearnside qui l'a publiée sur thingiverse. Elle consiste à placer la tête d'impression aux 4 coins du plateau et ajuster la hauteur à chaque fois

• vérifier qu'il y a du filament et allumer l'imprimante (!),
• choisir “print from SD” dans le menu,
• choisir le fichier “bed_levelling.gcode” dans le dossier “entretien ender 3”,
• la tête est déplacée vers le premier point, placer une feuille de papier entre la tête et le plateau,

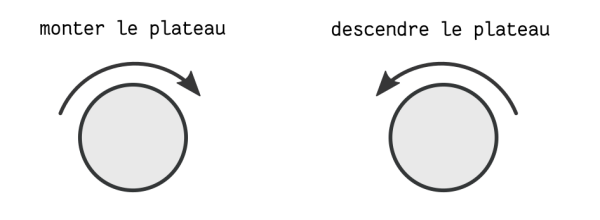

• ajuster la vis en tournant la roue sous le plateau : dans le sens des aiguilles d'une montre pour monter, à l'inverse pour descendre,
• la feuille de papier doit être fermement agrippée sans se déchirer ni se déformer,
• quand la pression est satisfaisante, appuyer sur la roue de contrôle pour passer au point suivant,
• répéter pour les 4 points,
• un deuxième cycle repassant par les 4 points permet de vérifier ou d'apporter des ajustements,
• une fois ce second cycle terminée, un carré d'une couche sera imprimé pour vérifier les hauteurs de couche,
• une fois l'impression terminée, ce carré devrait se décoller du plateau sans difficultés.

Pour faire sortir du filament sans imprimer d'objet, on peut y accéder par le menu :
prepare / move axis / 1mm / extruder → augmenter la valeur
Cette fonction apparaît dans le menu uniquement quand on choisit 1mm (!)

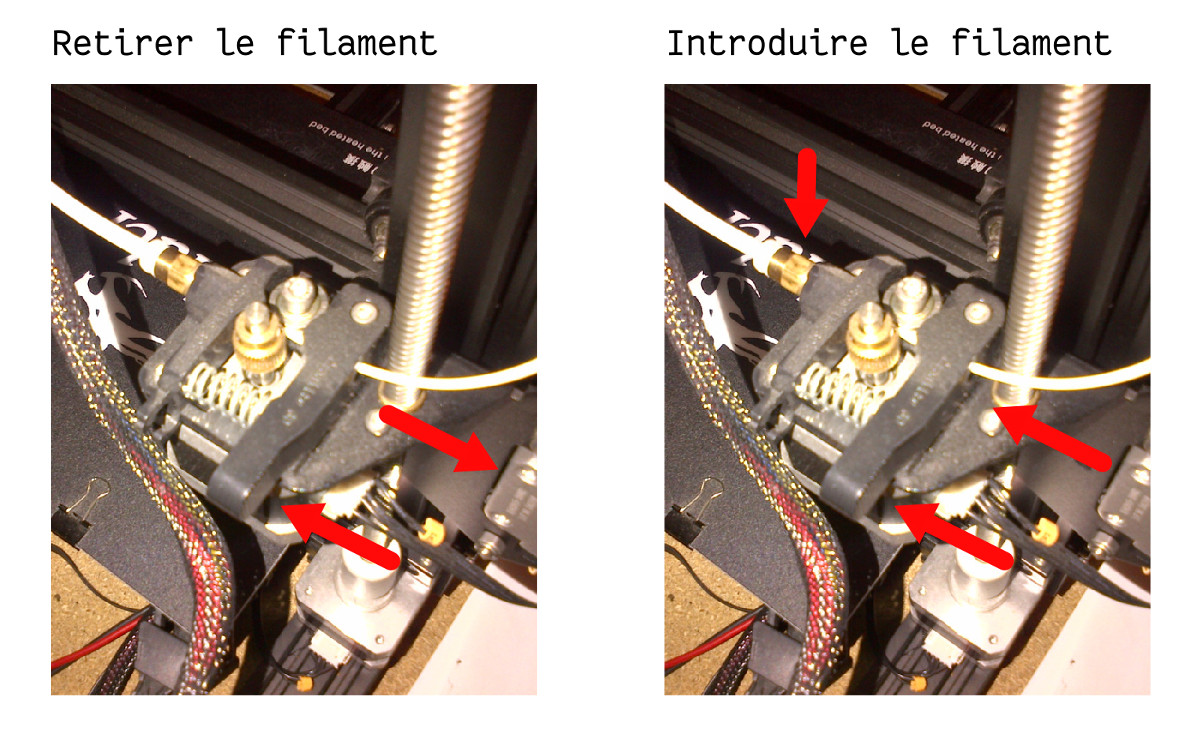

Il faut d'abord retirer ce qu'il reste de filament :

• préchauffer l'extrudeur à 200°c (menu > prepare > preheat PLA)
• appuyer comme sur la photo puis tirer le filament pour l'extraire du tuyau

Puis introduire le nouveau filament :

• couper l'extrémité du filament en biseau à 45°
• le rentrer directement comme sur la photo
• si ça ne rentre pas, dévisser la partie métallique à l'entrée du tuyau, faire passer le filament et revisser

Avec un chiffon qui ne laisse pas de peluche et de l'alcool isopropylique à 95%. Ne pas utiliser d'acétone qui ferait fondre le revêtement.

Comment savoir si la buse est partiellement bouchée ?

• lever l'extrudeur
• chauffer la buse à 200° (pour du PLA)
• pousser manuellement du filament en maintenant pressé le levier du moteur d'extrusion
• si le filament coule droit, la buse est propre, s'il coule en s'enroulant en petites boucles, c'est que l'intérieur de labuse contient des éléments qui gêne l'extrusion

Une buse bouchée peut causer de la sous-extrusion.

Le PLA use peu les buses, ce qui n'est pas le cas d'autres types de filament. Mais il peut aussi être nécessaire de changer la buse

En suivant la méthode de cette vidéo. Pour celleux qui préfèrent une procédure écrite, cela donne :

• monter la tete d'impression en Z de 15 cm (menu prepare, move 1mm, Z)
• chauffer la buse (control / temperature / nozzle : 210°)
• retourner sur l'écran d'info principal pour voir la températue de la buse
• une fois la température atteinte, retirer le filament en maintenant le levier du moteur d'entrainement pressé
• introduire l'aiguille dans le trou de la buse
• effectuer des mouvements de va et vient, d'abord lentement puis plus rapidement dans la buse (attention à ne pas toucher la buse à 210°!)
• répéter cette opération deux fois
• replacer le filament
  • couper le bout en biseau, à 45°, avec la pince à couper à ras
  • presser le levier d'entrainement pour permettre le passage du filament
  • pousser le filament jusqu'à ce qu'il soit extrudé par la buse (qui est chaude)

En utilisant du filament ESun 1.75mm CLN 3D Filament (en stock! boite verte), il faut procéder comme pour un changement de filament : retirer le filament, entrer le filament de nettoyage et extruder manuellement une vingtaine de centimètres (en sortie de buse). Il y a d'autres manières de l'utiliser.

D'autres méthodes existent, voir https://3dsolved.com/ender-3-clean-the-nozzle-unclog-it/

On ne l'a jamais fait pour le moment mais sûrement que dépoussiérer / graisser / huiler doit être nécessaire de temps en temps…

Il existe des techniques pour calibrer l'extrudeur et ajuster des éléments mécaniques, on ne les a encore jamais utilisé. Voir

• https://all3dp.com/2/ender-3-calibration-how-to-calibrate-your-ender-3/
• https://all3dp.com/2/how-to-calibrate-a-3d-printer-simply-explained/
• https://www.lesimprimantes3d.fr/forum/topic/44318-tutodeb-calibrer-son-imprimante-avec-superslicer/

Différents objets utiles à imprimer pour la calibration

• simple et rapide : calicat
• protocole complet : https://github.com/kickstarter/kickstarter-autodesk-3d
• https://all3dp.com/2/3d-printer-test-print-10-best-3d-models-to-torture-your-3d-printer/
• https://all3dp.com/2/3d-printer-calibration-cube-the-best-models-how-to-use-them/

(Sur la carte microSD, dans le dossier entretien_ender3 : calicat.gcode et autodesk_calibration.gcode préparés avec les réglages de base de Cura pour le mode Draft 0.2mm)

Voir aussi la page essais d'impression avec la CReality Ender 3

Nettoyage manuel de la buse : ça ne suffit pas
Nettoyage avec filament de nettoyage : c'est beaucoup mieux, mais pas encore parfait…

Changements logiciels possibles pour résoudre la sous-extrusion :

• modifier le débit (flow dans cura, section “material”) en l'augmentant par paliers de 2,5%, sans excéder 115%
• augmenter la température, par palier de 3°C

Les objets imprimés sont en sous-extrusion, en regardant de plus près, on se rend compte que l'axe X (qui porte la tête d'impression) n'est plus parallèle au plateau…

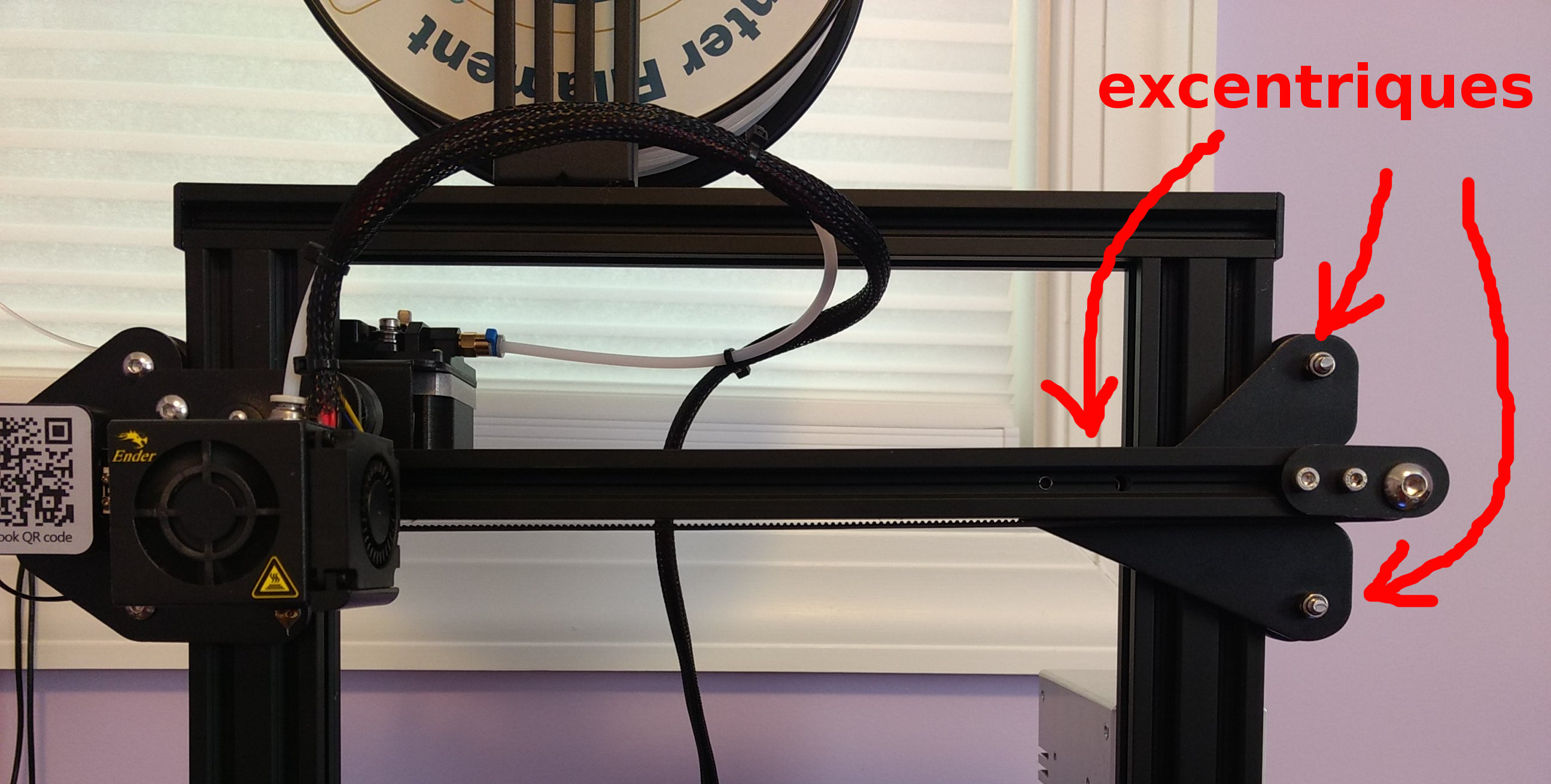

C'est résolu en réglant les excentriques (roues qui s'appuyent sur le montant Z à l'opposé du moteur). (merci pascal_lb
Ca ne me paraît pas top, il faudrait le refaire mieux…
Le filament est extrudé, ça ne semble pas venir de la tête d'impression.
On se rend compte que le fil n'est pas entraîné de manière homogène, parfois le galet presseur ne tourne pas et peu de filament sort…

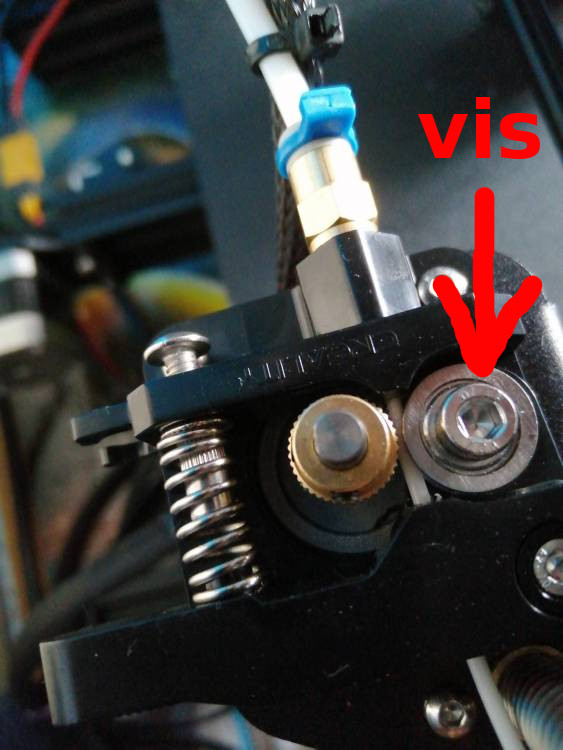

En reserrant la vis du galet presseur, ça s'arrange! Mais ce n'est toujours pas idéal :/
→ Après un nettoyage de la buse, ça repart en bonne qualité!

Pistes pour les excentriques :

• https://www.reddit.com/r/3Dprinting/comments/8ud5o6/x_axis_not_straight/e1er9lo/
• https://www.youtube.com/watch?v=vhcEA8PKi5U
• https://www.youtube.com/watch?v=TwVxkukxJlw
• https://3dprinting.stackexchange.com/q/10059

Pistes pour l'extrudeur / sous-extrusion

• https://www.lesimprimantes3d.fr/forum/topic/43615-ender-3-fil-qui-ne-sort-plus-al%C3%A9atoirement/
• https://support.3dverkstan.se/article/23-a-visual-ultimaker-troubleshooting-guide#underextrusion
• https://www.lesimprimantes3d.fr/forum/topic/33676-deux-trois-choses-%C3%A0-v%C3%A9rifier-quand-lextrusion-nest-pas-celle-attendue/
• https://www.lesimprimantes3d.fr/forum/topic/18931-sous-extrusion-les-causes/?do=findComment&comment=242115

Cette machine est assez bruyante. Il existe quelques solutions pour réduire l'impact sonore de celle-ci. Nous pouvons citer par exemple:

• le changement de la carte mère par ce modèle: Sovol Creality Ender 3 Pro Carte mère silencieuse V4.2.7 32-bit Motherboard avec carte de contrôle TMC2225 pour imprimante 3D Ender 3
• le changement des amortisseurs des moteurs pour ce type-là: TUZUK NEMA 17
• placer l'imprimante sur un tapis amortisseur du type de ceux utilisés pour les machines à laver
• la mettre dans une housse de protection
• etc…

• Forum francophone : https://www.ender3.fr/forum/pannes/
• https://www.ender3.fr/
• Guide de dépannage (en) : https://www.thingiverse.com/thing:3574369
• Guide de dépannage (en) : https://www.reddit.com/r/3Dprinting/wiki/newguideender3
• Flasher un bootloader (en) : https://letsprint3d.net/guide-how-to-flash-a-bootloader-on-melzi-boards/
• Sur les problèmes de sous-extrusion : https://the3dprinterbee.com/ender-3-under-extrusion/

• Impression filament flexible (recommandantions générales) : https://www.filimprimante3d.fr/content/64-reussir-les-impressions-de-filaments-flexibles

• buse (en: nozzle) : partie d'où sort le filament
• extrudeur bowden : extrudeur avec moteur d'entraînement sur le chassis de l'imprimante (et pas sur la tête d'impression, dans ce cas on parle d'extrudeur direct drive)
