:!: PAGE EN COURS DE RESTRUCTURATION

Consignes de sécurité

Version courte :

  • préparer son dessin
  • utiliser lightburn (lien vers page lightburn), exporter

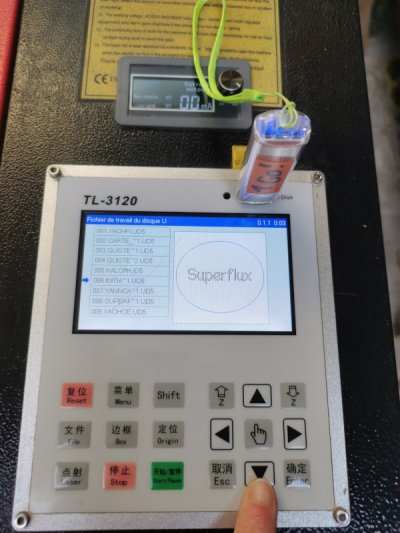

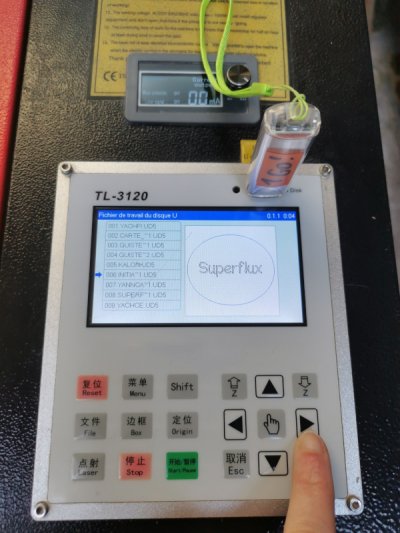

  • transférer le fichier

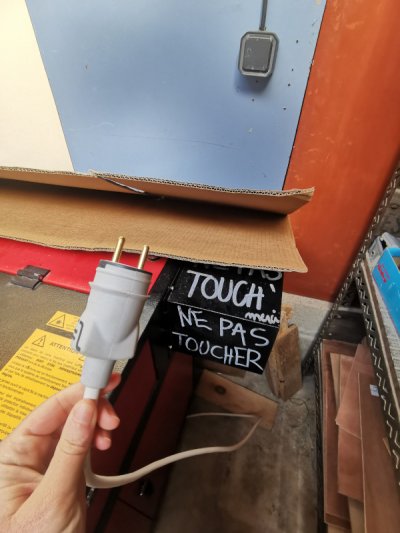

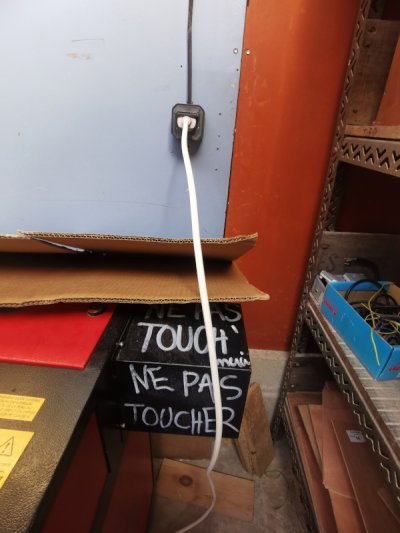

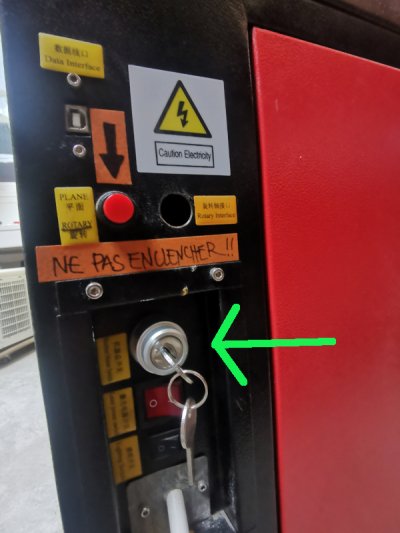

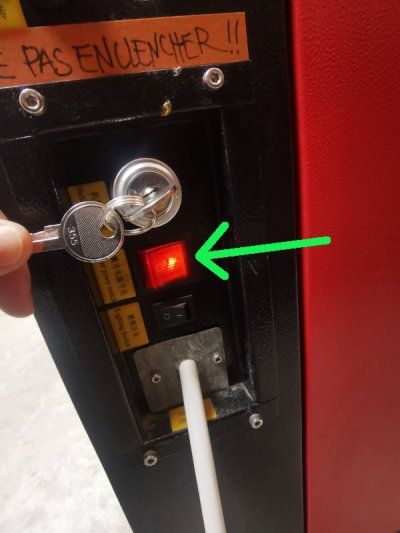

  • allumer la laser

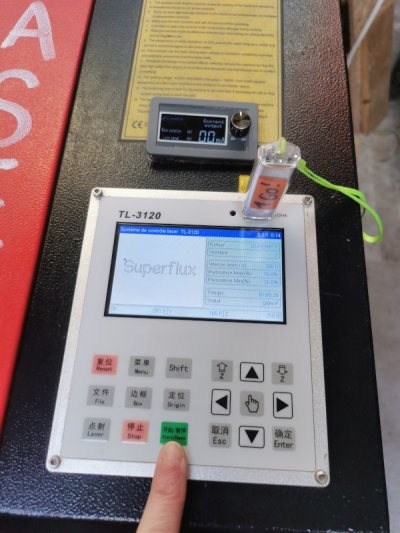

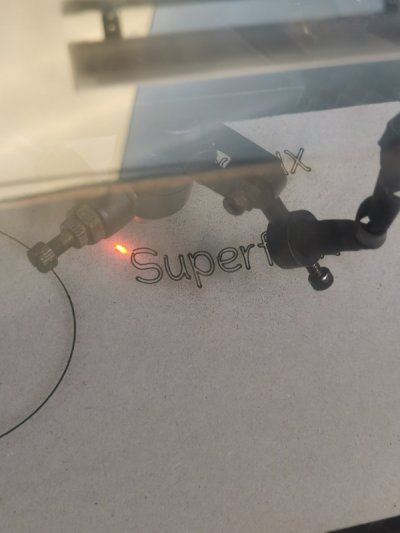

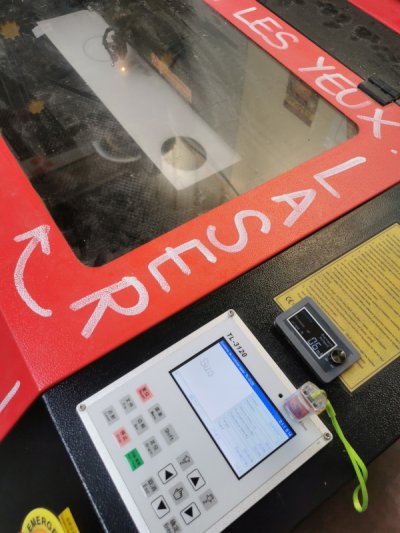

  • démarrer la découpe / gravure

Matériaux utilisés et testés

Pour tout le reste, s'il en reste


Notes de doc prises les 28/29 sept. et restituées telle quelle : il reste à tout mettre en ordre, éliminer les redites, ajouter les photos, développer certains points, etc. etc. En somme, pas mal de choses.

URGENT

  • /!\ Acheter un extincteur

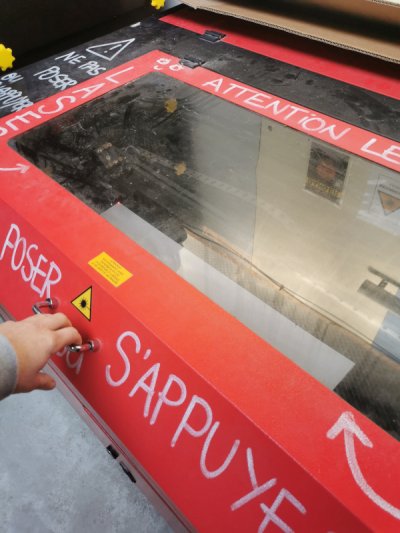

  • sticker “ne pas s'appuyer” sur la sortie du tube fait le 19/11/2024
  • clé carrée pour axe rotatif
  • refaire les joints silicone de l'arrière de la colonne de ventilation

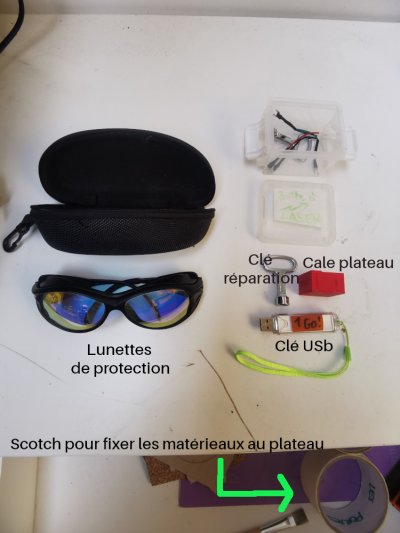

  • lunettes : quelle référence, quelle longueur d'onde filtrer ?
  • kit lentilles x 2 → lentille de remplacement achetée et mise en place, distance focale de 63mm

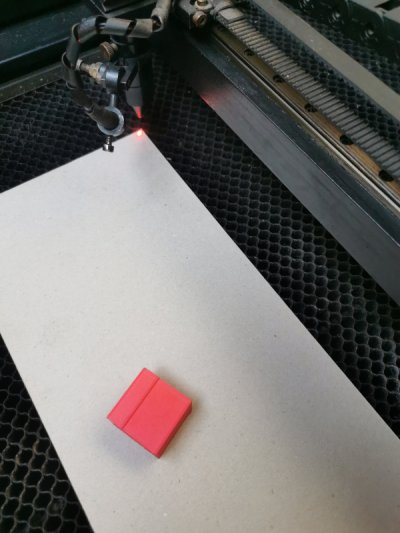

  • faire une cale avec coordonnées gravées pour faciliter le placement contre le châssis
  • compresseur (peut-être, pour un plus puissant)
  • pince serre clips → ok, achetée
  • Pas de parallélisme entre le plateau et la tête laser ( Vu par Denis le 26/03/24 )
  • Contreplaqué (Bricodépôt Quimper) 3.5mm, 40×80, 6.90e (projet de Caroline, trophées escalade) 6 mars 2024
  • Médium MDF (Weldom DZ) 3mm, 60×80, 3.95e (projet de Maria, pochoir pour les gras) fév 2024
  • Contreplaqué extérieur, okoumé (Leroy Merlin), 5mm, 60×80, 19.90e (projet de Laure, Booms), 8 mars 2024
  • Gomme à tampon, chute du graveur, 10 nov. 2024

(Notes de Caroline, mars 2024)

  • Vectoriser tous les éléments (formes, textes, images, etc.) = transformer en chemin
  • Ajouter un contour au format du support
  • Exporter un seul fichier avec tous les éléments depuis le logiciel de dessin vectoriel (au format .svg ou .ai)
  • Prévoir un fichier de test à réaliser sur un échantillon / chute du même matériau

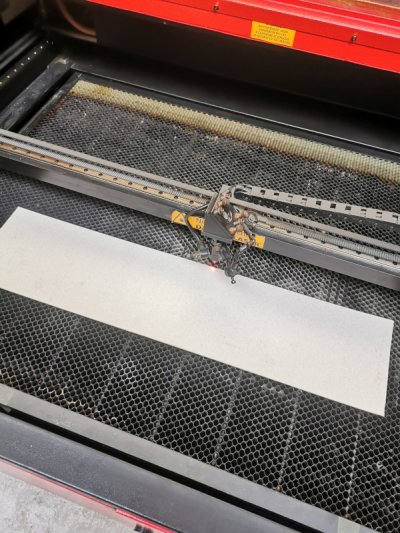

  • Mettre en place le support de test et envoyer le fichier de test

Sur la clé USB

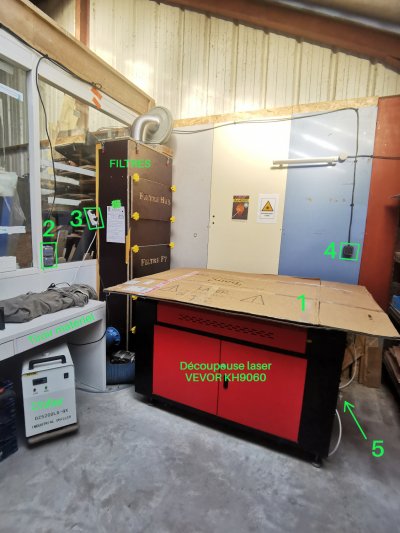

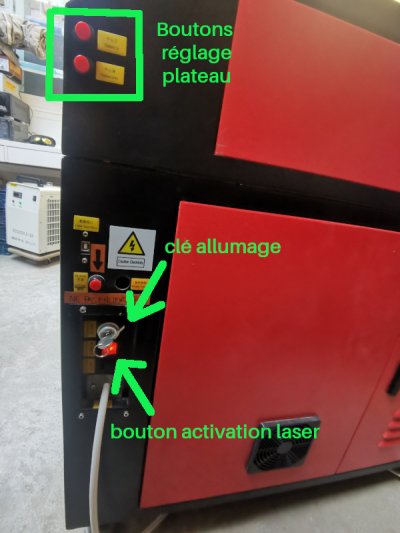

Tour de la machine

Points de sécurité

Il faut expliquer le protocole à chaque nouvelle utilisateur·ice Les points de sécurité sont contrôlés par le Bureau Veritas, c'est un contrôle de type sécurité industrielle.

  • affichage en français sur fond jaune
  • sur fond bleu équipements de sécurité

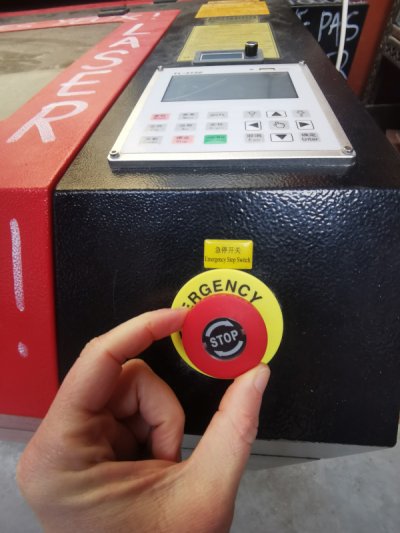

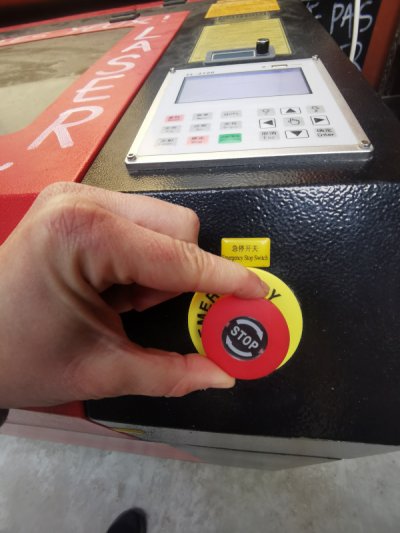

  • arrêt d'urgence accessible
  • tous les organes sous clés : différents dangers (haute tension, très haute tension, moteurs et mécanique, etc.)

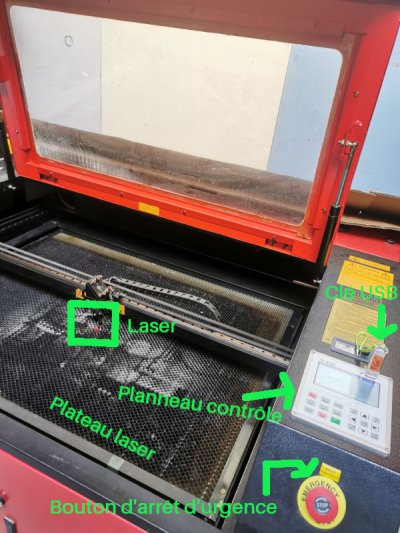

Organes de la machine

  • électronique : 2 contrôleurs pour les moteurs : X, Y (Y débrayable par bouton pour axe rotatif, le relais permet d'activer ou pas)
  • 2 moteurs pas à pas, un par axe
  • tube laser
  • tête + lentille
  • arrêt d'urgence

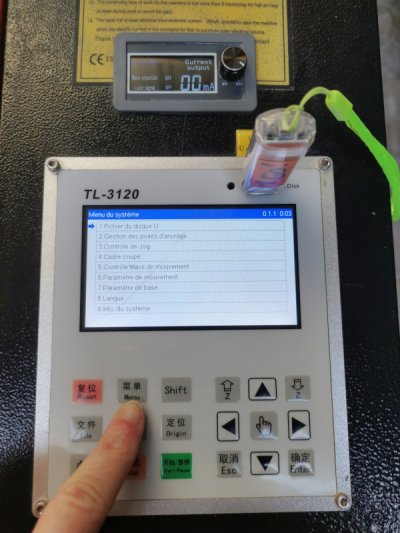

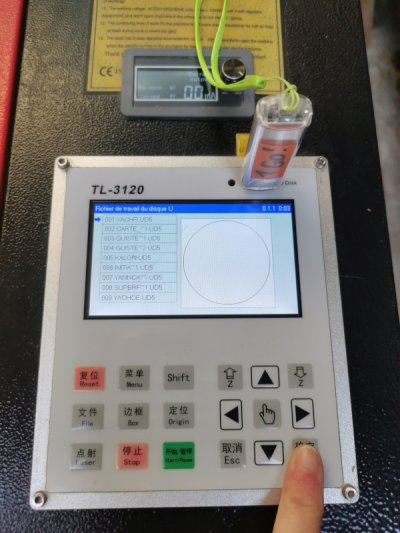

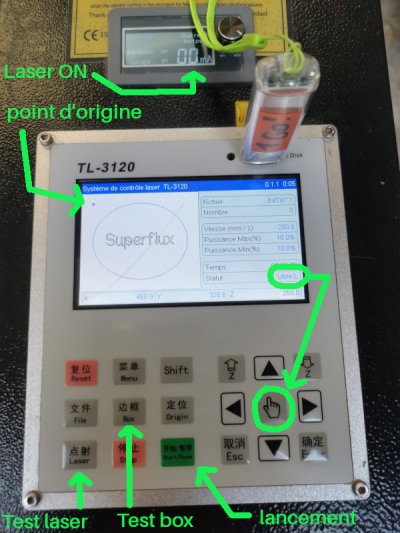

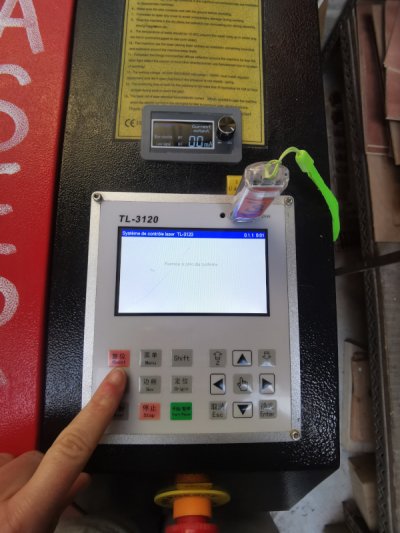

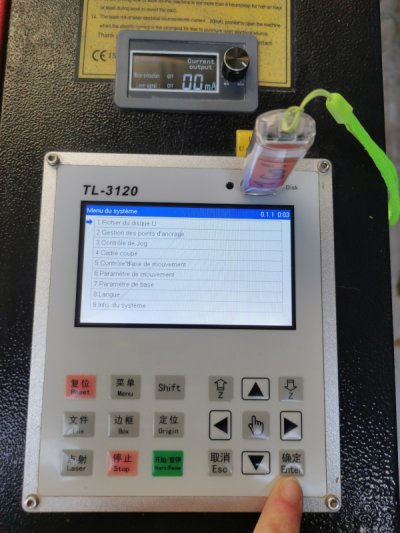

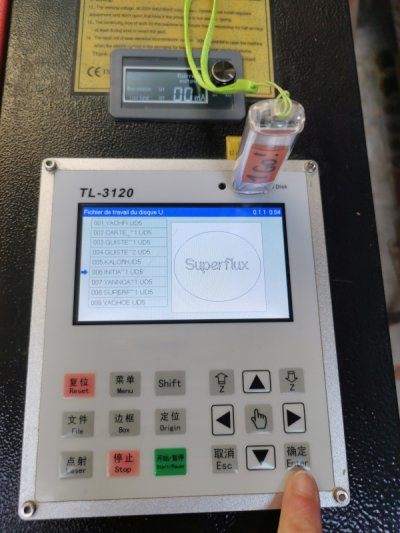

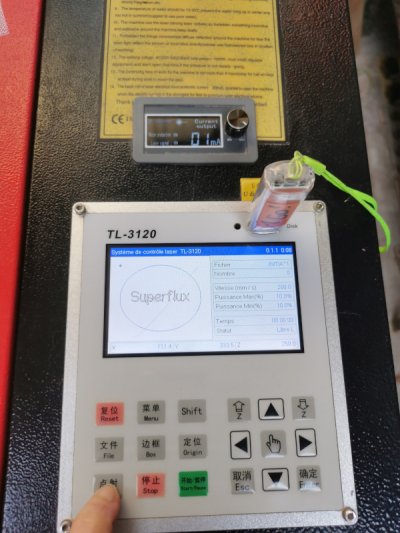

  • contrôleur Trocen (un des 2 contrôleurs chinois, l'autre est Ruida) avec clavier pour commander la machine

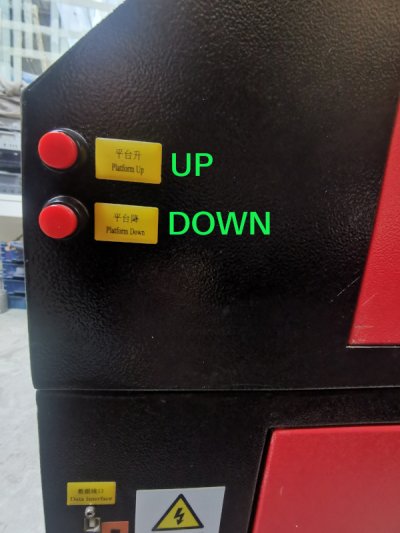

  • moteur pas à pas du plateau

Entretien

  • dépoussiérage à faire régulièrement sous le plateau, quand c'est crade (1/an)
  • graissage tous les 2 mois du moteur du plateau
  • tube laser à nettoyer avec du produit à vitre régulièrement

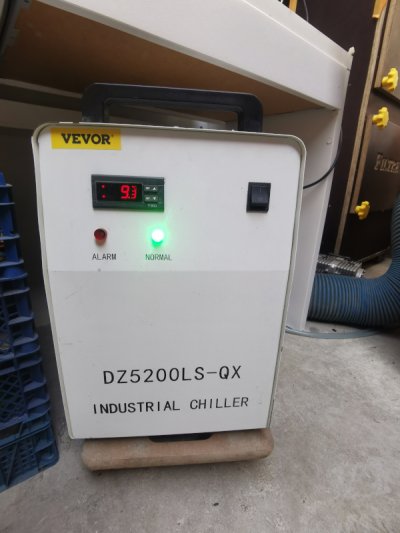

  • eau déminéralisée du chiller/refroidisseur à vidanger régulièrement (3 fois / an)
  • nettoyer les lentilles, 1/semaine (compresses stériles non tissées et alcool isopropylique)
