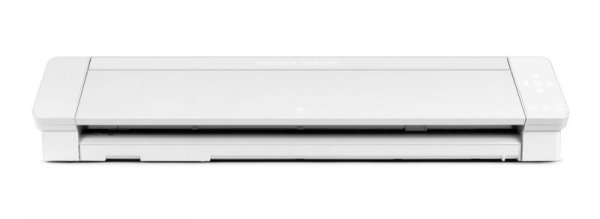

Machine de découpe Silhouette Cameo 4 pro

Achat neuf : 22 mars 2024 à https://www.lafourmicreative.fr (page produit) garantie 2 ans → 22 mars 2026 (voir en bas de page)

Découpe à lame rotative pour couper papier, carton, vinyle, papier photo, carton gris, tissus, feutrine, mousse, film de transfert, etc. (jusqu'à 3mm d'épaisseur)
La machine accepte ces matériaux dans une largeur maximale de 60cm, jusqu'à 3 m de long

Documentation

• Cameo 4 pro specifications fr (pdf)
• Cameo 4 pro user manual, english (pdf)
• Cameo 4 guide d'utilisation rapide, fr (pdf)
• Mode d'emploi du logiciel Silhouette Studio, fr (pdf)
• page fabricant : https://www.silhouetteamerica.com/featured-product/cameo-pro

• dimensions : 87.6 cm x 19.5 cm x 17 cm
• poids : 8.8 kg
• épaisseur maximale des matières à découper : 3 mm
• surface de découpe : 61cm x 61cm avec tapis de coupe, 60cm de large x 3m sans tapis de coupe
• interfaces : USB 2.0 haute vitesse, bluetooth
• force de coupe: 210gf sur le 1er outil et 5kgf sur le 2nd outil
• taille de découpe de police minimum : entre 5 et 8 mm selon la matière

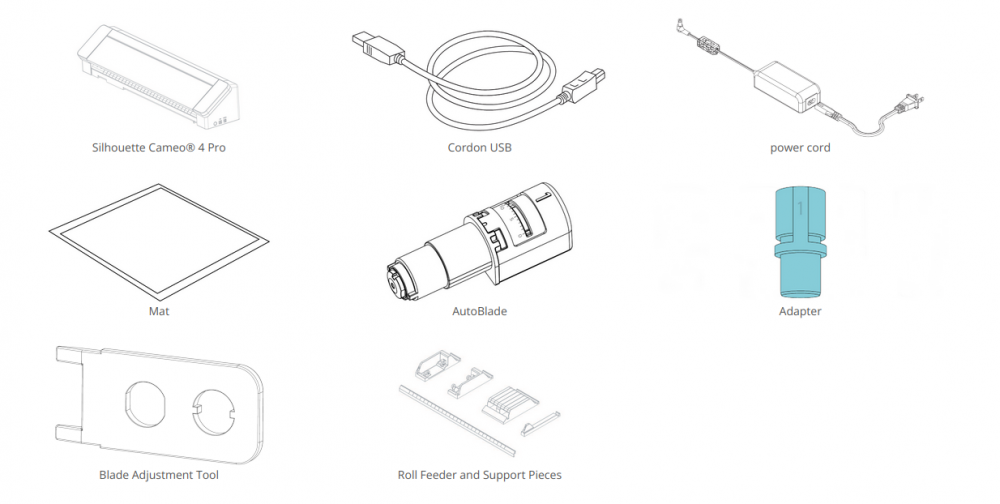

La machine est fournie avec :

• outil de coupe Silhouette AutoBlade 2 pour Silhouette Cameo 4 + adaptateur bleu
• bloc d'alimentation 24V (Ktec 30W) + cable
• tapis de coupe 61 cm x 61 cm
• 100 modèles de découpes (chargés dès que la Silhouette est enregistrée et connectée à Silhouette Studio)
• Logiciel Silhouette Studio pour Windows 7, 8 et 10, et pour Mac OS à partir de 10.10

D'autres accessoires existent

Installation windows 10 (sur ordi F17) faite en suivant les étapes de ce tuto fabricant : https://www.silhouetteamerica.com/setup/fr/0/13/steps
Sur Windows 10, l'application est Silhouette Studio 4.5

Voir ci-dessous pour l'utilisation avec Linux/Ubuntu et Inkscape

(TODO insérer une image ici!)

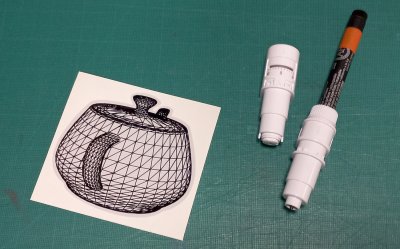

Réaliser un sticker dessiné (sur papier autocollant, avec dessin et découpe, en utilisant Inkscape et Silhouette Studio sur windows)

Réaliser un sticker en vinyle (découpe uniquement, en utilisant Inkscape et Silhouette Studio sur windows)

Réaliser un motif pour textile (découpe uniquement, en utilisant Inkscape et Silhouette Studio sur windows)

Avant toute utilisation il est conseillé de regarder cette vidéo sur l'entretien des lames : https://www.youtube.com/watch?v=cx6EivuJeXI

Pour débuter l'utilisation :

Si un problème survient durant la découpe, appuyer sur le bouton pause de la machine, puis sur le bouton pour éjecter le tapis de découpe. Fermer les fichier dans la liste d'attente de découpe dans l'onglet envoyer, vous pouvez à présent re placer le tapis puis ré envoyer votre fichier de découpe. Si la machine ne détecte pas l'annulation, éjecter le tapis puis recharger le dans la machine.

dxf r14

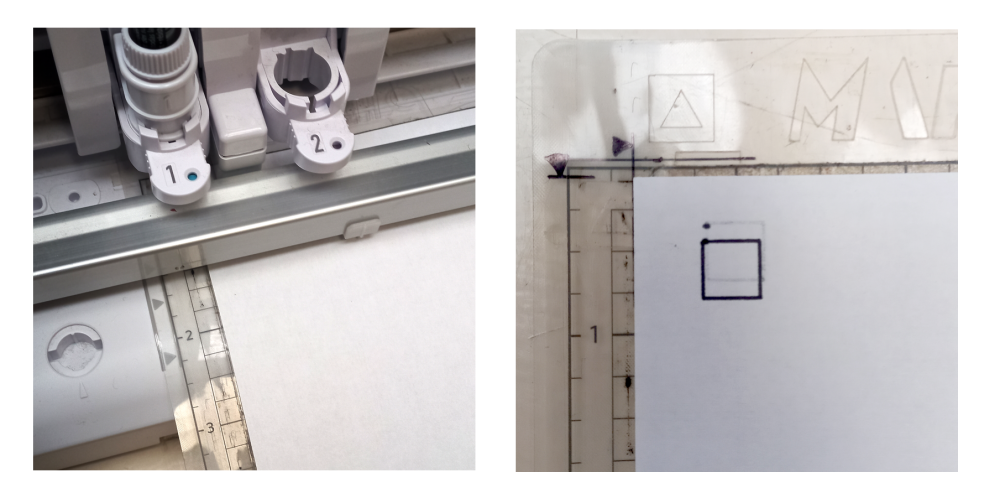

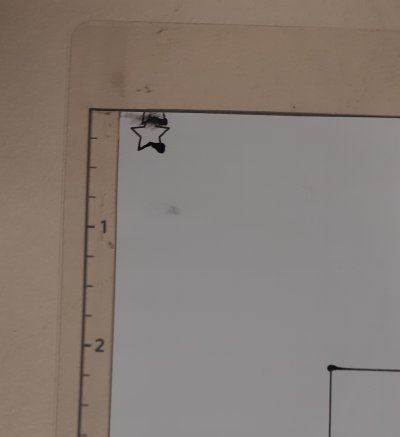

Placer la feuille sur le tapis de découpe en haut à droite du tapis comme l'image ci-dessous. Une fois la feuille mise en place correctement, placer le tapis contre le rouleau puis appuyer sur le bouton “monter”

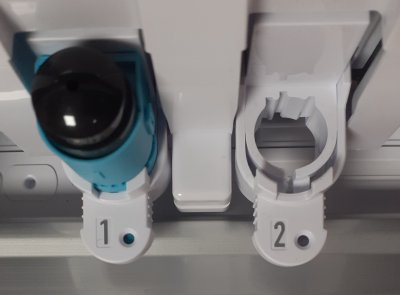

Chaque lame porte un chiffre (1 ou 2) qui indique dans quel porte-outil elle peut être placée. Tirer légèrement le porte-outil vers vous. Insérer la lame dans le porte-outil adapté (1 ou 2). Appuyer légèrement sur la lame, de haut en bas et pousser le porte-outil pour le refermer. Si la lame est bien placée, un petit voyant sera bleu sur le support de la lame (1 sur l'image, le 2 a un petit voyant noir).

Veiller à adapter le réglage de la lame à l'épaisseur du matériau. Chaque lame indique sa profondeur de découpe en 10e de millimètres (entre 0 et 10, soit entre 0 et 1 mm). Si la lame est mal réglée elle risque de casser! Pour la lame “autoblade 2”, le réglage se fait dans le logiciel, pour les autres il se fait manuellement avant d'insérer la lame dans le porte-outil. Sur la machine, à gauche un emplacement en creux permet de régler les lames.

\\Par exemple, le vinyle “first édition craft” nécessite une lame réglée à 0.3mm et une force de 8 pour une découpe optimale.

TODO

Selon la matière et la lame, différents réglages sont nécessaires. Par exemple pour le vinyle il faut régler la lame sur 3 (sois 0.3mm) pour une découpe propre et efficace.

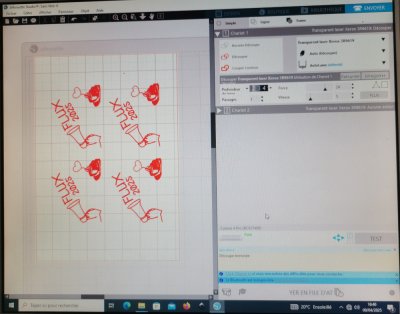

Dans l'onglet “Envoyer” de Silhouette studio on peut voir les différent outils disponibles. Pour une découpe avec la lame de base (1) les traits de découpe seront rouges. Pour une découpe utilisant la lame rotative (2) permettant de découper de la feutrine ou du tissus par exemple, les trais de découpes doivent être bleus.

Après chaque usage

• démonter la lame et la stocker dans le logement dédié sur la gauche de la machine.
• ranger le tapis de découpe adhésif : enrouler le film protecteur, placer les extrémités dans chaque coin du tapis, dérouler. Penser à appuyer une fois le film mis en place pour ne laisser aucune bulle d'air. Placer le tout dans le sac plastique du tapis.

Silhouette Studio est le logiciel du fabricant qui permet d'utiliser la machine (fonctionne sur Windows et MacOS)

Mode d'emploi du logiciel Silhouette Studio, fr (pdf)

Par défaut, l'unité utilisée dans Silhouette Studio est le pouce du système impérial (1 pouce = 2,54 cm), on peut le changer dans le menu edit/preferences, choisir general et changer unit type

Il est possible d'utiliser directement Inkscape pour créer ses dessins et découpes et les envoyer à la machine. Pour cela il faut installer l'extension inkscape-silhouette.
NB : Il existe aussi inkcut pour utiliser ce type de machines, mais nous ne l'avons pas encore testé.

Dépôt : https://github.com/fablabnbg/inkscape-silhouette/

En suivant les règles du dépôt :

# Add inkscape dev team's PPA key to APT.
# This project require minimum of inkscape V1.0+
# But we want to always keep to latest inkscape version
sudo add-apt-repository ppa:inkscape.dev/stable

# Install Inkscape
sudo apt-get update
sudo apt install inkscape

# Install Inkscape with newer version directly from inkscape dev team
# even if newer than what Ubuntu's package management team is willing
# to certify at the moment
sudo apt-get --with-new-pkgs upgrade inkscape

# Install requirements for usb support
sudo apt-get install python3-usb

# Install requirements for Silhouette Multiple Actions
sudo apt install python3-wxgtk4.0

# Install all requirements from python package manager
sudo apt-get install python3-pip
python3 -m pip install -U pip
python3 -m pip install -r requirements.txt

On peut ajouter matplotlib pour avoir la visualisation des tracés à envoyer

python3 -m pip install -U matplotlib

Créer une règle udev 99-graphtec-silhouette.rules dans le répertoire /lib/udev/rules.d

sudo nano 99-graphtec-silhouette.rules

contenant

SUBSYSTEM=="usb", ATTR{idVendor}=="0b4d", ATTR{idProduct}=="1139", MODE="666"

Puis activer cette règle avec

sudo udevadm trigger

Puis télécharger le fichier .deb depuis https://github.com/fablabnbg/inkscape-silhouette/releases et l'installer

sudo apt-get install ./inkscape-silhouette_1.28-1_all.deb

• Réaliser le dessin
• Choisir menu Affichage / mode d'affichage / contour (seuls les contours utilisés pour le tracé)
• Puis, menu Extensions / Exporter / Send to silhouette
• Et choisir les paramètres adaptés, ci-dessous un exemple pour utiliser un stylo Cameo Silhouette

NB: La preview avec matplotlib est instable…

(cliquer sur l'image pour agrandir)

image	type	référence	profondeur	force	passages	vitesse	usage

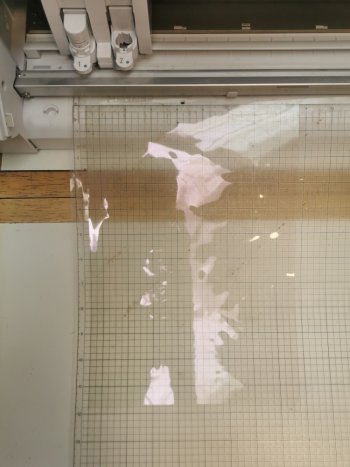

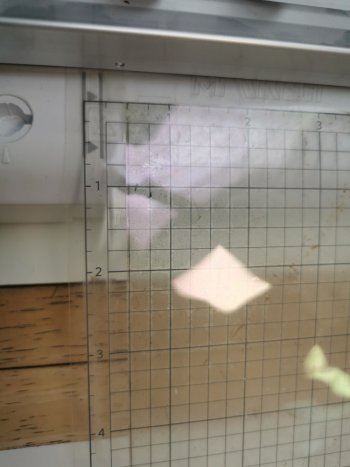

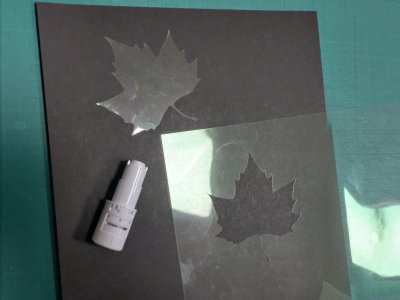

	transparent laser	Xerox 3R96019	3	24	1	10	découpe de pochoirs pour la sérigraphie 11/2024

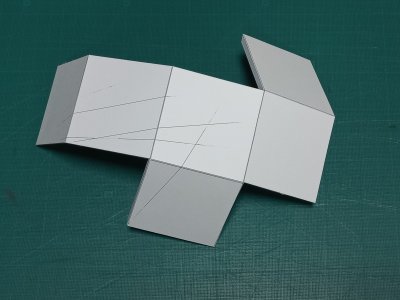

Pour les premiers tests, nous avons acheté quelques échantillons de vinyle autocollant chez le revendeur de la machine ( https://www.lafourmicreative.fr/ ) , ainsi qu'une feuille de “vinyle” imprimable

Test simple pour reconnaître un matériau découpable : s'il se découpe avec des ciseaux, il pourra être découpé avec une lame

Conseils de réglages pour différents papiers :

• https://www.bistouille.fr/silhouette-portrait-cameo-reglages-coupe/
• https://crafty.actifforum.com/t20322-quelques-reglages-de-coupe-par-papier
• flex : https://www.laboiteaflex.com/menu/fourniture/Le-Flex-thermocollant-Siser/R%C3%A9glages-de-d%C3%A9coupe-du-Flex

Certains matériaux réclament des tapis de coupe particuliers : https://www.silhouettefr.fr/accessoires/les-tapis-de-coupe/

Il existe plusieurs autres lames spécialisées pour un usage, mais elles ne sont pas fournies avec la machine :

• premium blade
• deep cut blade
• ratchet blade
• fabric blade
• 2mm craft blade

Utiliser les lames et porte outils (en anglais) https://www.youtube.com/watch?v=Y33TAWAFe7w

Lames et outils acceptés https://www.bistouille.fr/silhouette-cameo-lames-outils/

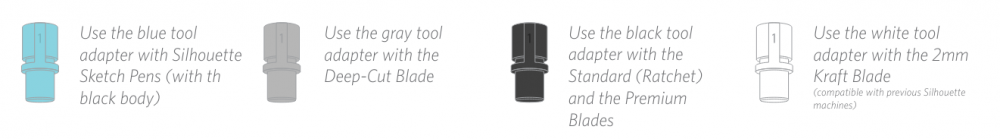

Plusieurs portes crayons permettant d'utiliser différents types de feutres/stylos (hors ceux commercialisés par Silhouette) sont disponibles en impression 3D

• https://www.thingiverse.com/search?q=cameo+4+pen+holder&page=1 À tester!

On peut aussi acheter des porte-feutres sur le net, ceux de Chomas Creations sont réputés de bonne qualité : http://amychomas.com/index.php?main_page=index&cPath=23

Quels feutres utiliser ?

• https://www.reddit.com/r/silhouettecutters/comments/mazwt1/lets_make_a_list_of_pens_pencils_etcthat_do_and/
• https://www.reddit.com/r/silhouettecameo/comments/1ab99pu/sketch_pens/

FAQ https://silhouetteamerica.freshdesk.com/support/home

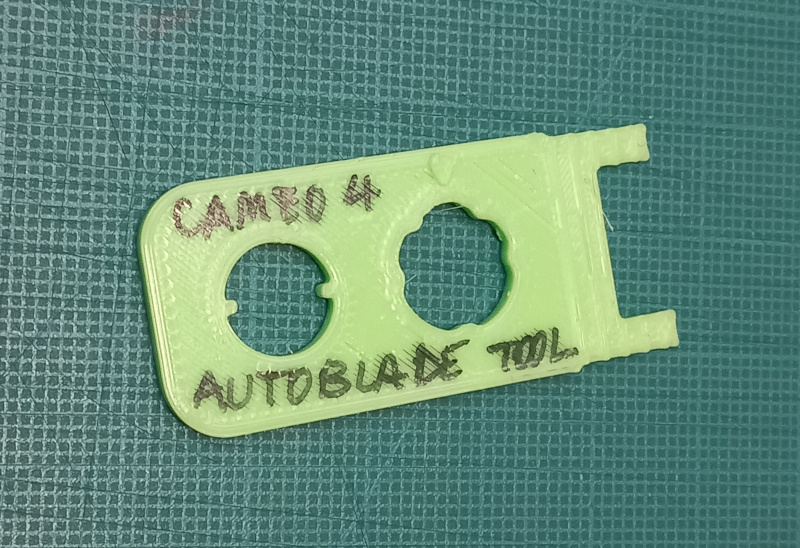

Dévisser le capuchon plastique qui protège la lame grâce à l'outil dédié, puis nettoyer la lame délicatement avec un pinceau doux avant de refermer.

Forum sur la découpe (FR) : https://crafty.actifforum.com/c11-les-machines-de-decoupes
Forum sur la découpe (UK) : http://www.ukscrappers.co.uk/boards/forumdisplay.php?f=200

Tutos du fabricant : https://www.silhouette101.com/
Réseaux sociaux du fabricant

• https://www.pinterest.com/silhouetteinc/
• https://www.instagram.com/silhouette.inc/
• https://www.youtube.com/user/SilhouetteAmericaInc
• https://www.facebook.com/silhouetteglobal
• https://twitter.com/silhouetteam

Dans d'autres fablabs :

• https://wiki.fablab.sorbonne-universite.fr/BookStack/books/machines/page/utilisation-de-la-cameo-silhouette

Inspirations Graphiques

• Chaine Youtube de IISIVEII : https://www.youtube.com/@S1VE/videos
• Tuto Autocollants en Vinyle Graffiti avec Silhouette Cameo : https://youtu.be/JUOha0KhmoY
• Tuto Autocollants en Vinyle Bi-Color avec Silhouette Cameo : https://youtu.be/KmruUULBKQA

(Les informations qui suivent sont extraites de la page produit du site du revendeur, voir aussi : https://www.lafourmicreative.fr/content/3-conditions-generales)

Garantie: 2 ans.
A noter que le Service après vente de ce modèle est opéré directement en France, ce qui n'est pas le cas pour les versions internationales importées en France.
La garantie de deux ans est applicable sur les machines en cas de panne sous condition d'une utilisation normale du produit. La garantie ne comprend pas les défauts liés à une mauvaise utilisation, au système informatique de l'utilisateur, à la chute du matériel ou à l'usure de celui-ci. Les machines de découpe de loisirs créatifs Silhouette ne sont pas garanties dans le cadre d'un usage professionnel.
Les consommables tels que le tapis de coupe, la lame, les adaptateurs et les autres accessoires sont exclus de la garantie.
La Silhouette Cameo 4 n'est pas adaptée à un usage professionnel et la garantie ne prend pas en charge une utilisation intensive qui entraîne une usure anormale de la machine.
